Мотор-редуктор МЦ2С-125 — це промисловий привід, який поєднує електродвигун і двоступеневий циліндричний редуктор в єдиному компактному корпусі. Таке конструктивне рішення забезпечує ефективну передачу крутного моменту, зниження швидкості обертання та стабільну роботу обладнання в різних галузях промисловості.

МЦ2С-125 широко використовується там, де потрібна надійність, витривалість і безперервна робота механізмів. Завдяки оптимальному поєднанню продуктивності та ресурсу, цей мотор-редуктор є одним із найпопулярніших рішень для промислових приводів.
Гарантія на двоступеневий циліндричний мотор-редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
На складі постійна наявність запасних частин, що дає змогу в стислі терміни відремонтувати редуктор.

ЗАГАЛЬНІ ВІДОМОСТІ МОТОР-РЕДУКТОРІВ МЦ2С-125

У таблиці наведено основні техничні характеристики для мотор-редуктора типорозміру МЦ2С-125

Номінальна частота обертання вихідного валу n _2, об/хв	Номінальний момент, що крутить, на вихідному валу М ₂ , Нм	Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини вихідного валу F ₂ , H	Коефіцієнт корисної дії η,%, не менше	Маса М, кг, не більше	Електродвигун ТУ 16.521.649-85 ТУ 16.525.564-84
Номінальна частота обертання вихідного валу n _2, об/хв			Коефіцієнт корисної дії η,%, не менше	Маса М, кг, не більше	Тип	Потужність, кВт
28	935	7700	79	114	112МА6	3,0
28	1245	8800	80	120	112МВ6	4,0
31,5	870	7400	79	114	112МA6	3,0
31,5	1160	8500	80	120	112МВ6	4,0
35,5	975	7800	80	120	112МВ6	4,0
35,5	1340	9200	82	147	132S6	5,5
40	910	7500	80	120	112МВ6	4,0
40	1250	8800	82	147	132S6	5,5
45	780	7000	80	120	112МВ6	4,0
45	1120	8400	83	120	112М4	5,5
50	735	6800	80	120	112МВ6	4,0
50	1045	8100	83	120	112М4	5,5
56	880	7400	83	120	112М4	5,5
56	1200	8700	85	151	132S4	7,5
63	830	7300	82	147	132S6	5,5
63	1160	8500	83	167	132М6	7,5
71	960	7800	85	161	132S4	7,5
71	1410	9400	86	167	132М4	11,0
80	900	7500	85	161	132S4	7,5
80	1325	9100	86	167	132М4	11,0
90	775	7000	85	161	132S4	7,5
90	1140	8500	86	167	132М4	11,0
100	1040	8100	86	167	132М4	11,0
100	1410	9400	86	210	160S4	15,0
112	895	7500	86	167	132М4	11,0
112	1210	8700	86	210	160S4	15,0
125	815	7100	86	167	132М4	11,0
125	1105	8300	86	210	160S4	15,0
140	940	7700	86	210	160S4	15,0
140	1165	8600	87	230	160М4	18,5
160	865	7400	86	210	160S4	15,0
160	1070	8200	87	230	160М4	18,5
180	760	6900	86	210	160S4	15,0
180	940	7700	87	230	160М4	18,5

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження не змінне за значенням одного напряму;
характер навантаження - плавне, без поштовхів та заїдання;
температура навколишнього середовища ±20°С;
застосування трансмісійного мастила ТСп-10 для змащування мотор-редуктора.

При використанні мотор-редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору мотор-редуктора МЦ2С-125

На мотор-редуктори типу МЦ2С встановлюємо двигуни частотою 50 Гц та напругою 220В або 380В.

За Вашим бажанням маємо можливість встановити двигуни спеціального призначення (вибухозахисні або з вбудованим гальмом).

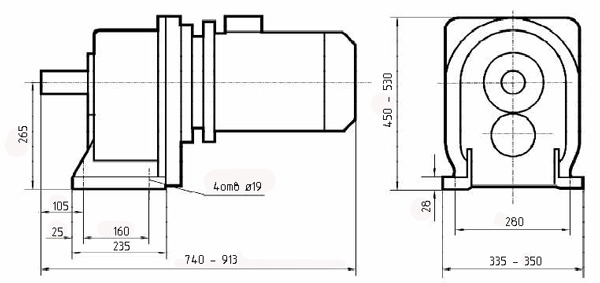

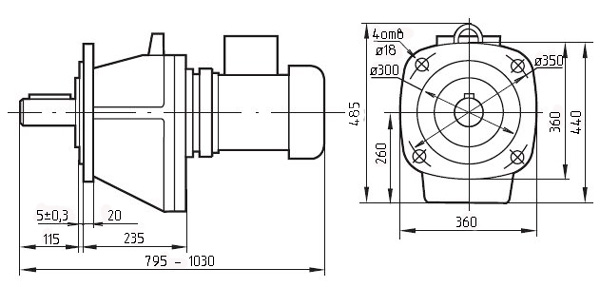

Габаритні та приєднувальні розміри мотор-редуктора МЦ2С-125

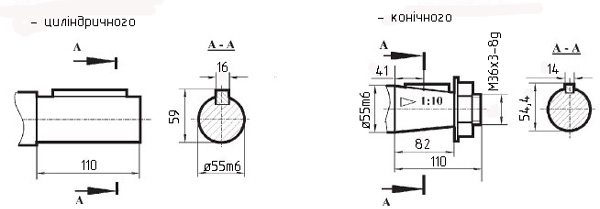

Приєднувальні розміри валів мотор-редуктора МЦ2С-125

Конструктивне виконання мотор-редуктора МЦ2С-125 за способом монтажу

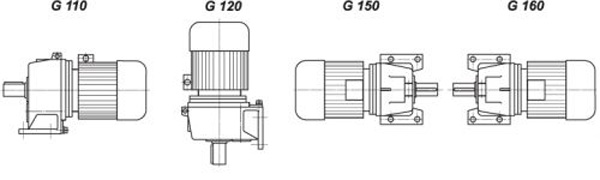

*Варіанти монтажу мотор-редуктора **МЦ2С-125** на лапах*

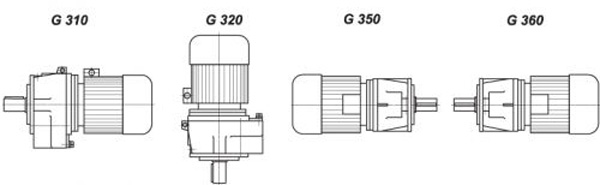

*Варіанти монтажу мотор-редуктора **МЦ2С-125** на фланці*

Розшифрування позначення

Для коректного підбору привода необхідно розуміти структуру маркування. Стандартний запис мотор-редуктор МЦ2С-125-45-5,5-G110-Ц-У3 розшифровується таким чином:

МЦ2С – тип мотор-редуктора;
125 – міжосьова відстань, мм;
45 – номінальна частота обертання вихідного валу, об/хв;
5,5 – потужність електродвигуна, кВт;
G110 – конструктивне виконання за способом монтажу;
Ц – конструктивне виконання вихідного валу;
У3 – кліматичне виконання та категорія згідно з ГОСТ 15150 – 69.

Номінальна частота обертання вихідного вала
n2	28-180 об/хв
Номінальний крутний момент на вихідному валу
М2	735-1410 Нм
Рекомендовані електродвигуни
112МА6	Потужність 3,0 кВт
112МВ6	Потужність 4,0 кВт
112М4	Потужність 5,5 кВт
132S6	Потужність 5,5 кВт
132S4	Потужність 7,5 кВт
132M6	Потужність 7,5 кВт
132M4	Потужність 11,0 кВт
160S4	Потужність 15,0 кВт
160М4	Потужність 18,5 кВт
Маса
М	114-230 кг
Габарити
LBH (max)	740-1030335-360450-530
