Виготовлення зубчастих рейок

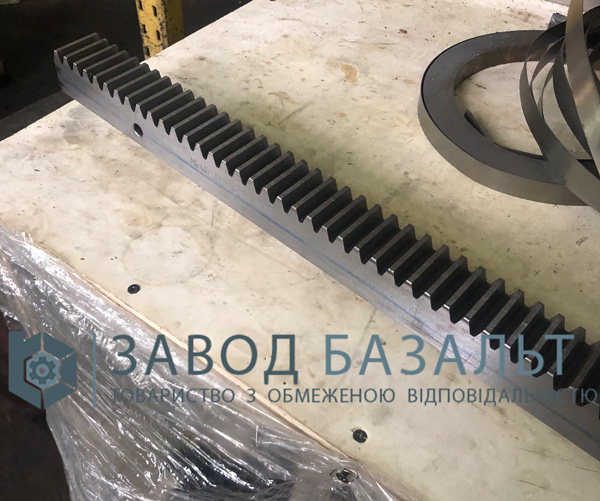

ТОВ «ЗАВОД БАЗАЛЬТ» пропонує виготовлення зубчастих рейок та зубчатих передач для промислових приводів та механізмів. Готові зубчасті рейки використовуються в механізмах верстатів, підйомних пристроях, транспортних системах та іншому обладнанні, де потрібне точне перетворення обертального руху в поступальний.

Наше підприємство виконує повний цикл механічної обробки — від підготовки металевої заготовки до чистового шліфування та контролю геометрії.

Для виготовлення зубчастих рейок використовуються конструкційна вуглецева сталь марки 45.

Зубчастий профіль формується на зубофрезерних верстатах методом обкатування або копіювання. Це забезпечує високу точність, повторюваність і чистоту поверхні. Також можливе виготовлення зубчастих рейок методом довбання зубів.

Кожна зубчаста рейка проходить обов’язковий контроль — вимірювання кроку зубців, прямолінійності, шорсткості та твердості матеріалу.

Технологія виготовлення зубчастої рейки

Механічна передача рейка-шестерня широко використовується у верстатобудуванні, підіймально-транспортних механізмах та автоматизованих лініях для перетворення обертального руху на поступальний. Якісна технологія виготовлення зубчастої рейки вимагає суворого дотримання геометричних параметрів, прямолінійності заготовки та міцнісних характеристик зубців.

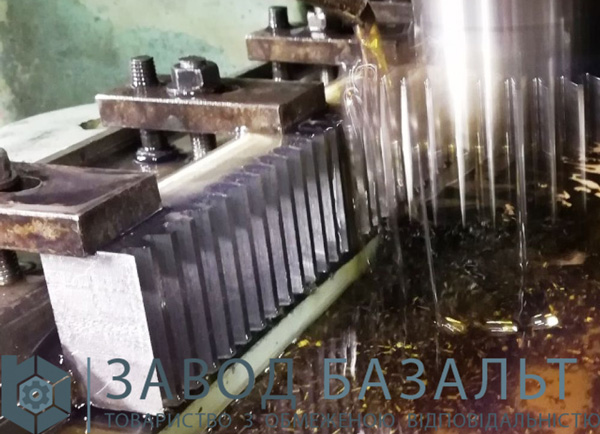

Основним і найбільш точним методом обробки профілю є нарізування зубчастих рейок методом обкатування (копіювання) на спеціалізованих зубофрезерних або зубодовбальних верстатах. Для роботи використовуються модульні дискові, пальцеві або черв'ячні фрези. Залежно від призначення деталі та умов її експлуатації виготовлення зубчастої рейки передбачає обов'язкову термічну обробку — об'ємне загартування, ТВЧ (загартування струмами високої частоти) або цементацію. Фінішним етапом є шліфування зубців та опорних поверхонь, яке усуває внутрішні напруження після термообробки та забезпечує ідеальну плавність зачеплення.

Які зубчасті рейки ми виготовляємо

Завод Базальт має потужний парк металообробного та зубообробного обладнання, що дає змогу виконувати замовлення будь-якої складності за кресленнями, ескізами або зношеними зразками замовника.

Ми здійснюємо виготовлення зубчастих рейок таких модифікацій:

• Прямозубі та косозубі: класичні прямозубі варіанти для стандартних передач, а також косозубі рейки, що забезпечують підвищену плавність ходу, низький рівень шуму та здатність витримувати великі навантаження.
• З різних матеріалів: вуглецеві та леговані сталі (Сталь 45, 40Х, 18ХГТ).
• Будь-яких габаритів: виробничі потужності підприємства адаптовані для випуску як габаритних секцій, так і малих зубчастих рейок для приладів, автомобільної електроніки та компактних приводів.

Етапи робіт з виготовлення рейки

Професійне виготовлення рейки на підприємстві Завод Базальт — це повний цикл металообробки, контрольні процедури на кожному етапі та суворий відбір сировини.

1. Проєктування та дефектування. Технологічний відділ вивчає креслення замовника або знімає розміри з наданого зразка, формуючи карту обробки та підбираючи марку сталі.
2. Заготівельний етап. Прокат або поковка розкрійного розміру проходить фрезерну обробку — формуються базові площини заготовки та технологічні пази.
3. Зубонарізання. Безпосередньо виконується формувальний процес — нарізування профілю зубців із заданим значенням модуля та кроку.
4. Термообробка. Для надання поверхневому шару високої твердості та зносостійкості зі збереженням в'язкої серцевини виконується загартування.
5. Фінішне шліфування та контроль ВТК. Зубці та посадкові місця доводяться до необхідного класу шорсткості й точності на зубошліфувальних верстатах. Служба ВТК перевіряє крок, профіль зубця та прямолінійність виробу на відповідність стандартам.

Довірте виготовлення надійних деталей професіоналам! Завод Базальт гарантує високу якість продукції, точне дотримання допусків та оперативне виконання замовлень будь-якого обсягу. Зв'яжіться з нами для розрахунку вартості.

Переваги виробництва ТОВ «ЗАВОД БАЗАЛЬТ»

• Власний парк сучасних зубофрезерних і шліфувальних верстатів;
• Повний технологічний цикл у межах одного підприємства;
• Висока точність, стабільна якість і своєчасне виконання замовлень;
• Виробництво серійних та одиничних партій під потреби машинобудування й автоматизації.

Для замовлення рейки Вам потрібно знати: модуль рейки, розмір перерізу та його довжину.

Ми гарантуємо якість кожного виробу та пропонуємо індивідуальні технічні рішення під специфіку вашого обладнання.
