Виготовлення привідних зірочок

ТОВ "ЗАВОД БАЗАЛЬТ" пропонує виготовлення привідних зірочок, які є важливим елементом ланцюгової передачі. Вони використовуються для передачі руху і сили від одного вала до іншого за допомогою ланцюга або ланцюгового ременя. Цей механізм зазвичай використовується в різних промислових машинах та інших транспортних засобах.

На вигляд зірочки нагадують зубчасті колеса. Між собою вони відрізняються за профілем зубчиків. Через виробничі навантаження провідні зірочки можуть зношуватися швидше, ніж сам ланцюг, тому виникає потреба в їх заміні. Зношування зірочки можна визначити по просіданні ланцюга на зубах. Якщо це відбувається, то заміна є обов'язковим заходом, оскільки експлуатація механізму з несправними деталями може призвести до збоїв, розриву приводного ланцюга та інших поломок.

Рекомендації щодо вибору зірочок ланцюгових передач

Правильний підбір приводних елементів — запорука тривалої роботи всього конвеєра або редукторного вузла. Інженери Заводу Базальт рекомендують звертати увагу на такі параметри, коли ви плануєте замовити виготовлення зірочок ланцюгових передач:

• Кількість зубців (z): Для ведучої (малої) зірочки рекомендується обирати непарну кількість зубців (бажано не менше 13–15), що в поєднанні з парною кількістю ланок ланцюга забезпечує більш рівномірне зношування приводного вузла.
• Матеріал і умови середовища: Для роботи в умовах високої вологості або агресивного хімічного середовища краще обирати виготовлення ланцюгових зірочок із нержавіючої сталі або промислових полімерів (капролону). Для стандартних високих навантажень ідеально підходить вуглецева сталь із поверхневим гартуванням.
• Ремонтопридатність (тип маточини): Оцініть спосіб фіксації на валу. Зірочки можуть бути плоскими (у вигляді диска) або з маточиною під розточування, шпонковий паз чи під швидкознімні конічні втулки (Taper Lock). Використання втулок значно спрощує подальшу заміну зношеного диска.
• Своєчасна заміна пари: Ніколи не встановлюйте нові зірочки для ланцюгових передач на старий, сильно розтягнутий ланцюг (і навпаки). Зношений ланцюг має збільшений крок, через що миттєво пошкодить профіль нових зубців, зводячи нанівець усі вкладення в ремонт.

Які роботи входять до виготовлення приводних зірочок

Ефективність, безшумність і довговічність ланцюгового приводу безпосередньо залежать від точності геометрії кожного зубця. Професійне виготовлення приводних зірочок на Заводі Базальт — це складний багатоступеневий технологічний процес, який включає комплекс металообробних і конструкторських робіт.

Підриємство пропонує виготовлення зірочок на замовлення за необхідними параметрами по кресленикам, ескізам або зразкам замовника. Матеріалом для зірочок є сталь 45 або 40Х. Вибір матеріалу залежить від застосування зірочки і вимог до міцності та ваги. Для поліпшення їхньої міцності та тривалості служби деталей підприємство проводить термічну обробку зірочок. Це може включати закалювання і закріплення.
Для виготовлення зірочки застосовуємо токарні, зубофрезерні, фрезерні та долбіжні верстати для досягнення необхідної геометрії та розмірів.

До повного циклу виробництва входять такі операції:

• Проєктування та розрахунок геометрії: розрахунок кроку ланцюга, радіуса западин, діаметра ділильного кола та профілю зубців відповідно до стандартів ГОСТ або ISO (DIN).
• Заготівельні роботи: підбір оптимального металопрокату (як правило, якісні конструкційні та леговані сталі марок 45, 40Х та ін.) і розкрій заготовок (дисків, маточин) на стрічкопильних верстатах або установках газового різання.
• Чорнова та чистова токарна обробка: обточування торців, формування зовнішнього діаметра, розточування центрального посадкового отвору під вал.
• Фрезерування та нарізання зубців: безпосереднє нарізання зубців на зубофрезерних верстатах із використанням модульних фрез. Це ключовий етап, що визначає точність зачеплення.
• Довбальні та координатні роботи: прорізання шпонкових пазів, свердління отворів під кріпильні гвинти або нарізання внутрішніх шліців.
• Термічна обробка (термообробка): гартування струмами високої частоти (ТВЧ) лише вінця зубців або об'ємне гартування всієї деталі. Це дозволяє зберегти пластичність маточини при високій твердості самих зубців, захищаючи їх від швидкого зношування.

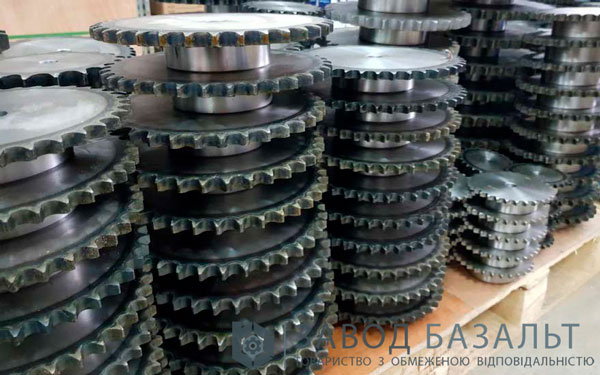

Зірочки для ланцюгів  з маточиною - самий універсальний та поширений варіант виконання. Посадкове місце на маточині можемо виробити під необхідну посадку:
-    шпонковий паз
-    шлицьовий паз
-    гладкий (або чорновий) отвір під вал.
Після виготовлення зірочки проводять контроль якості для переконання, що вони відповідають вимогам щодо геометрії, розмірів та міцності.
Кожне замовлення оцінюється індивідуально. Підсумкова вартість виробництва зірочки залежить виключно від трудомісткості.

Як ми працюємо

Щоб забезпечити максимальну швидкість виконання замовлення та бездоганну якість, процес взаємодії з нашими клієнтами поділено на зрозумілі етапи:

1. Подання заявки та дефектування: Ви надсилаєте технічне завдання, креслення, ескіз або зношений оригінал деталі. Наша інженерна група виконує дефектування та визначає крок і тип суміжного ланцюга.
2. Технологічний прорахунок: Фахівці підбирають марку сталі, метод термообробки та розраховують вартість виготовлення деталі. Після цього узгоджується остаточна ціна та строки, у які буде виконано виробництво зірочок.
3. Розробка КД: Конструкторське бюро створює робочі креслення, за якими виготовляється зірочка.
4. Механічна обробка: Замовлення передається до цеху, де заготовка проходить усі стадії обробки — від газового різання до фінішного зубофрезерування.
5. Гартування вінця: Зубці деталі піддаються гартуванню ТВЧ до досягнення необхідної твердості (HRC 45–55 одиниць).
6. Контроль ВТК і відвантаження: Кожна готова деталь перевіряється вимірювальними інструментами на контрольному стенді та відправляється замовнику.

Переваги співпраці із Заводом Базальт

Замовляючи виготовлення приводних зірочок безпосередньо на Заводі Базальт, ви обираєте професійний промисловий підхід і надійність від вітчизняного виробника:

• Високий робочий ресурс: Завдяки обов'язковому використанню якісного металопрокату та локальній термообробці зубців (ТВЧ), наші вироби служать у 2–2,5 раза довше, ніж дешеві штамповані аналоги без гартування.
• Прозоре ціноутворення: Ви працюєте безпосередньо із заводом-виробником. Відсутність посередників дозволяє нам пропонувати конкурентні ціни та гнучкі умови для оптових і серійних замовлень.
• Оперативна доставка: Власні склади та налагоджені виробничі ланцюги дозволяють нам виконувати навіть нестандартні індивідуальні замовлення у мінімальні строки з відправленням по всій території України.

Виготовимо зірочки під ваші розміри і вимоги, якісно і в потрібні терміни!
