Виготовлення муфт МУВП

Муфти пружні втулочно-пальцеві загального призначення (МУВП) відіграють ключову роль в різних галузях промисловості, таких як машинобудування, нафто- та газодобувна промисловість, автомобільна промисловість та інші, де важливо забезпечити ефективну та надійну передачу обертового руху між валами, компенсації відхилень від вирівнювання, а також для амортизації ударів і вібрацій. Основна роль цих муфт полягає в створенні з'єднання між валами або валами та валковими елементами, при цьому забезпечуючи певний рівень гнучкості та пружності в системі.

Спеціалісти ТОВ «ЗАВОД БАЗАЛЬТ» виробляють пружні втулочно-пальцеві муфти  загального призначення (муфти МУВП) від 6 до 12 номеру.

Муфти МУВП передбачені у двох виконаннях:

• МУВП з розточуванням під циліндричний кінець валу з торцевим кріпленням;
• МУВП із розточуванням під конічний кінець валу.

При співвісності валів, що з'єднуються, муфти МУВП можуть працювати при перекосі валів до 1°.
Неспіввісність валів, що з'єднуються муфтою МУВП, допускається при діаметрі посадкового отвору муфти:

d <= 38 мм — не більше 0,2 мм;
d = 40 ÷ 55 » — » » 0,3 »;
d = 60 ÷ 90 » — » » 0,5 »;
d > 90 » — » » 0,6 ».

Основні функції та ролі муфти МУВП включають:
1.    Муфта МУВП дозволяє компенсувати невеликі відхилення між валами чи вирівнювати їх, що особливо важливо в тих випадках, коли точне вирівнювання валів є важкодоступним або непрактичним.
2.    Муфти МУВП можуть амортизувати удари і вібрації, що передаються між валами, зменшуючи вплив цих навантажень на механізм та підвищуючи його надійність.
3.    Муфти МУВП передають обертовий рух від одного валу до іншого, забезпечуючи необхідний рівень гнучкості в системі.
4.    Муфта МУВП може слугувати як елемент захисту, що позбавляює систему від можливих пошкоджень при перевищенні робочих навантажень.
5.    Муфти МУВП дозволяють знизити торцеві зусилля, які можуть виникнути при великих температурних розширеннях чи інших факторах, що впливають на довжину валів.
Виготовлення муфт МУВП - це процес створення механічних з'єднувальних елементів, які використовуються для передачі руху і обертального моменту між двома валами. При проектуванні муфт інженери враховують ряд параметрів, таких як максимальний обертовий момент, температурні умови експлуатації, величина навантаження та углові відхилення. Конструкція муфти визначається з урахуванням конкретних потреб замовника і вимог до механічних характеристик.
Вибір матеріалу для виготовлення муфт МУВП дуже важливий. Зазвичай використовуються міцні метали, такі як сталь, легіровані сталі або нержавіюча сталь, для забезпечення надійності та тривалості муфти. Алюміній використовується для легких муфт або там, де важлива низька маса. Деякі спеціалізовані муфти можуть використовувати термопластичні полімери для покращення певних характеристик. Гумові або полімерні матеріали, які використовуються для створення гнучких елементів муфти, забезпечують амортизацію та гнучкість.
Для додаткової стійкості сталі до корозії та зношування може застосовуватися гальванічне покриття або інші захисні обробки.
При виготовленні муфт матеріал обробляється за допомогою різних технологій, таких як токарна обробка, фрезерування, шліфування, термічна обробка, тощо. Термічна обробка покращує міцність та стійкість, а фрезерування або свердління створює точні посадкові отвори для пальців муфти для ефективної передачі руху. За допомогою шліфування зменшують тертя і забезпечують гладку роботу муфти.

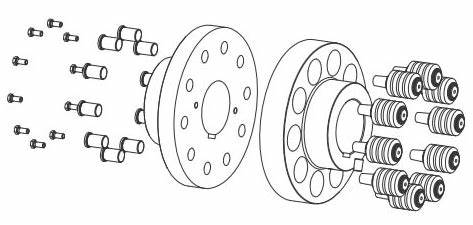

Муфти пружно втулочно-пальцеві (МУВП) мають специфічну конструкцію, яка дозволяє їм виконувати всі вище означенні функції.

Основні елементи конструкції та матеріали, що використовуються, можуть варіювати залежно від конкретного застосування і умов експлуатації, але основні компоненти часто виглядають наступним чином:
Втулка: Внутрішній елемент муфти, який містить в собі пальці та може обертатися навколо вала. Цей елемент забезпечує гнучкість та амортизацію.
Пальці: Тонкі металеві пластини або пальці, що розташовані на внутрішній поверхні втулки. Вони можуть бути розташовані вздовж втулки і виступати за її межі.
Зовнішня оболонка: Зовнішній оболонковий елемент, який оточує втулку та пальці. Він може виготовлятися з металу або інших матеріалів і служити для захисту внутрішніх елементів від зовнішніх впливів.
Сполучні елементи: Елементи, що з'єднують муфту з валами чи іншими елементами системи. Це може бути різноманіття кільцевих елементів, болтів, гвинтів, тощо.

Кожна готова муфта МУВП піддається контролю якості, щоб переконатися, що вона відповідає всім вимогам щодо геометрії, розмірів і міцності.
Готові пружно втулочно-пальцеві муфти відправляються замовнику, де вони встановлюються в механічних системах для передачі руху і обертального моменту.
Виготовлення муфт МУВП - це складний технологічний процес, який вимагає великої уваги до деталей та використання високотехнологічного обладнання. Завдяки цим механізмам можливо досягти надійної передачі обертового руху в різноманітних пристроях, забезпечуючи ефективну роботу промислових систем.
