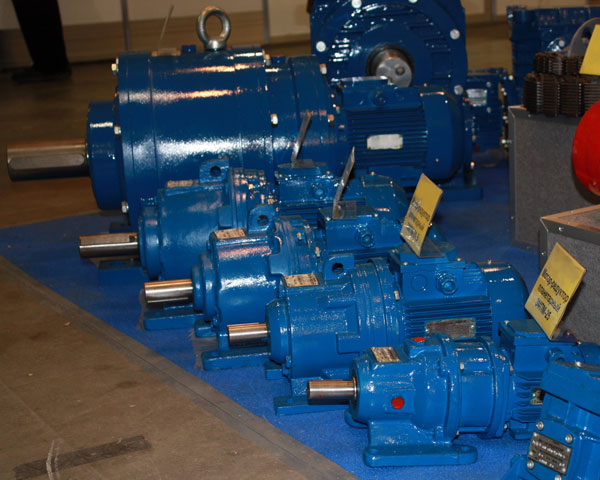

Мотор-редуктори та редуктори планетарні ЗМПМ (ЗМП)

Сучасне машинобудування вимагає від приводної техніки поєднання високої питомої потужності, компактності та довговічності. Цим критеріям повною мірою відповідає планетарний редуктор — механізм, у якому передача крутного моменту здійснюється через систему зубчастих коліс, що здійснюють рух, подібний до руху планет навколо Сонця.

«ЗАВОД БАЗАЛЬТ» пропонує високотехнологічні планетарні редуктори (типу ЗМП), спроектовані для роботи в режимах інтенсивних навантажень. Наші вироби забезпечують високий ККД (до 98%) та виняткову надійність у найвідповідальніших вузлах промислового обладнання. Наше підприємство, нарівні зі стандартними редукторами, виробляє планетарні мотор-редуктори з підвищеними обертами на виході – 335 та 450 об/хв.

Конструкція та принцип роботи: інженерний погляд

Редуктор планетарного типу принципово відрізняється від циліндричних або черв’ячних аналогів своєю геометрією. Основна схема включає:

1. Моторну шестірню — центральний елемент, що передає обертання.
2. Сателіти — проміжні шестірні, що розподіляють навантаження.
3. Водило — деталь, що фіксує осі сателітів і передає момент на вихідний вал.
4. Вінець корпусу — зовнішнє зубчасте кільце з внутрішнім зачепленням.

Така конструкція дозволяє розподіляти передане зусилля одразу на кілька точок контакту (зубів сателітів). Це значно знижує питоме навантаження на кожен зуб, що дозволяє придбати планетарний редуктор для завдань, де потрібна передача величезних моментів при мінімальних габаритах корпусу.

Сфери застосування планетарних редукторів

Завдяки своїй витривалості та здатності працювати з високими передавальними числами в одному ступені, ці механізми затребувані у таких напрямках:

• Важке машинобудування: приводи гусеничної техніки, поворотних столів, бурових установок.
• Енергетика: механізми повороту сонячних панелей, вітрогенератори та системи подачі палива. Раціональне використання енергії — ключовий фактор вибору планетарних систем у цьому секторі.
• Харчова та хімічна промисловість: дозатори, міксери, гомогенізатори, де важлива плавність ходу.
• Складська логістика: приводи високонавантажених конвеєрів, автоматизовані системи зберігання (AGV).
• Агропромисловий комплекс: обладнання елеваторів, кормороздавачі, прес-підбирачі.
• Промислові насоси та конвеєри – для зниження швидкості руху та забезпечення стабільності роботи великого обладнання.

Типи планетарних редукторів у нашому каталозі

«ЗАВОД БАЗАЛЬТ» виробляє широку лінійку продукції, що покриває потреби будь-якого виробництва:

1. Одно- та багатоступінчасті механізми. Кожна додаткова ступінь дозволяє кратно збільшити передавальне відношення без значного збільшення лінійних розмірів.
2. Мотор-редуктори планетарні на лапах. Моноблочні агрегати, що поєднують електродвигун і редукторну частину. Це готовий до монтажу привід, що виключає помилки при центруванні валів.
3. Мотор-редуктор планетарний фланцевий. Спеціальне виконання з фланцевим кріпленням, що забезпечує жорстку соосну установку на обладнання.
4. Редуктори з порожнім валом. Ідеальні для монтажу безпосередньо на вал виконавчого механізму, що економить простір та спрощує кінематичну схему.

Розглянемо детальніше мотор-редуктори планетарні на лапах та фланцеві.

Мотор-редуктори планетарні на лапах: готове рішення для автоматизації

У більшості сучасних промислових систем доцільно використовувати не роздільні компоненти, а інтегровані агрегати. Мотор-редуктори планетарні представляють собою моноблочну конструкцію, де електродвигун безпосередньо з’єднаний з планетарною передачею.

Таке рішення має ряд технічних переваг:

• Ідеальна соосність: виключається ризик перекосу валів, що часто виникає при з’єднанні через муфту.
• Економія простору: за рахунок відсутності перехідних рам і з’єднувальних елементів загальна довжина приводу скорочується на 15–25%.
• Спрощений монтаж: інженер отримує готовий вузол, що потребує лише підключення до мережі та фіксації на станині.

На «ЗАВОДІ БАЗАЛЬТ» ми комплектуємо наші агрегати високоякісними асинхронними двигунами, що дозволяє отримати мотор-редуктор планетарний з точно заданими вихідними обертами та крутним моментом, адаптованим під конкретний режим роботи (S1–S8).

Мотор-редуктор планетарний фланцевий: особливості монтажу

Для обладнання, що працює в умовах обмеженого простору або потребує високої жорсткості конструкції, ми виробляємо мотор-редуктор планетарний фланцевий. Це виконання (часто зустрічається у серіях 3МП, МПО) передбачає кріплення агрегату безпосередньо до корпусу виконавчого механізму через прецизійно оброблений фланець.

Чому інженери обирають фланцеве виконання:

1. Жорсткість фіксації: фланцеве з’єднання краще сприймає радіальні навантаження, що виникають під час роботи.
2. Герметичність: ідеальне прилягання фланця дозволяє використовувати такі приводи у хімічних реакторах або міксерах, де важлива ізоляція внутрішнього середовища.
3. Вертикальний монтаж: мотор-редуктор планетарний фланцевий оптимальний для встановлення на кришки резервуарів (вертикальне виконання валом униз), забезпечуючи стійкість усієї конструкції без додаткових опор.

Технічні характеристики та переваги

Обираючи планетарні редуктори виробництва «ЗАВОДУ БАЗАЛЬТ», ви отримуєте обладнання з наступними перевагами:

• Висока щільність крутного моменту. При однакових характеристиках планетарний агрегат у 2-3 рази менший за циліндричний.
• Широкий діапазон передавальних чисел. Можливість отримання відношень від 3:1 до 1000:1 і вище в одному компактному корпусі.
• Низький люфт. Мінімальний мертвий хід робить їх незамінними у системах позиціонування та робототехніці.
• Довговічність. Використання легованих сталей із подальшою цементацією та загартуванням зубів гарантує ресурс понад 20 000 робочих годин.
• Вібростійкість. Симетричність конструкції забезпечує природну балансування та низький рівень шуму.

Інженерний розрахунок планетарного редуктора

Правильний розрахунок планетарного редуктора — запорука його довгої роботи. При проектуванні наші спеціалісти враховують:

• Сервіс-фактор (fs): коефіцієнт експлуатації залежно від типу навантаження (ударне, рівномірне) та тривалості роботи на добу.
• Радіальні та осьові навантаження на вали: критично важливий параметр для підбору підшипникових вузлів.
• Теплова потужність: розрахунок здатності корпусу розсіювати теплову енергію, що виділяється при терті, щоб уникнути перегріву масла.

Якщо вам потрібен нестандартний агрегат, наше конструкторське бюро проведе індивідуальне проектування під ваші унікальні параметри.

Рекомендації щодо вибору: на що звернути увагу

Перед тим як придбати планетарний редуктор, інженер повинен оцінити:

1. Тип монтажного виконання: на лапах, на фланці або насадкового типу.
2. Тип вихідного вала: циліндричний зі шпонкою, шліцьовий або порожній.
3. Температурний режим: стандартні моделі працюють від -40°C до +45°C. Для екстремальних умов ми підбираємо спеціальні мастила та ущільнення.
4. Необхідність гальма: для підйомних механізмів рекомендуються мотор-редуктори планетарні зі вбудованим електромагнітним гальмом.

Чому варто обрати ЗАВОД БАЗАЛЬТ?

На ринку України на планетарні редуктори ціна може варіюватися, але «ЗАВОД БАЗАЛЬТ» пропонує оптимальний баланс «інженерна підтримка — якість — вартість».

• Власний повний цикл. Ми не просто збираємо комплектуючі, ми виконуємо металообробку, термообробку та фінішне шліфування шестірень на власних потужностях у Києві.
• Вхідний та вихідний контроль. Кожна партія сталі перевіряється в лабораторії, а готові планетарні редуктори проходять обкатку на випробувальних стендах під навантаженням.
• Наявність запчастин. Наш каталог завжди підтримується складською програмою запчастин (сателітів, моторних та центральних шестірень, водил), що мінімізує терміни ремонту.
• Гарантія та сервіс. Ми надаємо повну гарантію 18 місяців та здійснюємо післягарантійне обслуговування будь-якої складності.

«ЗАВОД БАЗАЛЬТ» — це продумане та надійне рішення для вашого бізнесу. Зв’яжіться з нашими інженерами для професійного підбору обладнання.
