Редуктор 1Ц2У-200 (1Ц2У-200М) - це циліндричний двоступеневий горизонтальний редуктор вузького типу. У цього редуктора був оптимізований модуль зубчастого колеса в порівнянні з його попередником Ц2У-200, що забезпечує більш високий крутний момент.
Модернізований редуктор 1Ц2У-200М в порівнянні з типовим дозволить Вам
- підвищити його довговічність у 1,6...3 рази (при постійних навантаженнях);
- підвищити навантаження, що передається в 1,2...1,4 рази (при незмінній довговічності).
Циліндричний редуктор 1Ц2У-200 застосовується для зміни крутного моменту і частоти обертання в промислових приводах (крани, лебідки, конвеєри). Редуктор розрахований на роботу в безперервному або повторно короткочасному режимі з постійним або змінним навантаженням. Припустимо реверсивний режим роботи редуктора 1Ц2У-200 (1Ц2У-200М), тобто обертання валів в різні боки.
Техничні характеристики редуктора 1Ц2У-200 при частоті обертання вхідного валу 1500 об/хв наведені в таблиці
| Номінальне передавальне число i | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
| Номінальний крутний момент на вихідному валу при тривалій роботі з постійним навантаженням, Н*м | безперервний (Н) ПВ = 100% | 2500 | |
| Допустимий крутний момент на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м | важкий (Т) ПВ = 40% | 3150 | |
| середній (С) ПВ = 25% | 4000 | ||
| легкий (Л) ПВ = 15% | 5000 | ||
| Допустиме радіальне консольне навантаження, прикладене до середини посадкової частини, Н | вхідного валу | безперервний (Н) ПВ = 100% | 2240 |
| важкий (Т) ПВ = 40% | 2500 | ||
| середній (С) ПВ = 25% | 2800 | ||
| легкий (Л) ПВ = 15% | 3150 | ||
| вихідного валу | безперервний (Н) ПВ = 100% | 12500 | |
| важкий (Т) ПВ = 40% | 14000 | ||
| середній (С) ПВ = 25% | 16000 | ||
| легкий (Л) ПВ = 15% | 18000 | ||
| Коефіцієнт корисної дії, щонайменше, % | 97 | ||
| Маса, не більше, кг | у чавунному корпусі | 170 | |
| в алюмінієвому корпусі | - | ||
| Об'єм мастила, л | 9 | ||

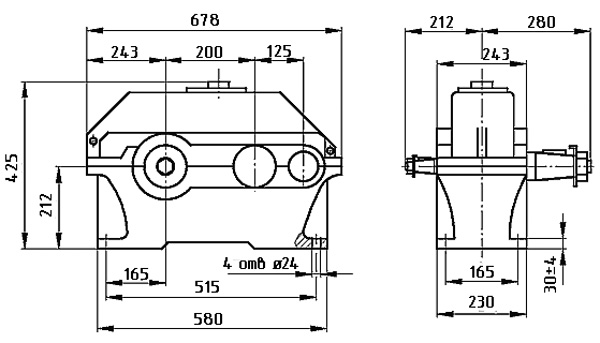

Габаритні розміри редуктора 1Ц2У-200
Розміри кінців валів
За погодженням із замовником вихідні вали редуктора можуть бути виконані у виконаннях: Ц (циліндричний), П (порожнистий вал) або М (у вигляді частини зубчастої муфти)
Варіанти збирання редукторів 1Ц2У-200
| Номінальне передатне число | |
| і | 8; 10; 12,5; 16; 20; 25; 31,5; 40 |
| Номінальна частота обертання вхідного вала | |
| n1 | не більше 1500 об/хв |
| Номінальний крутний момент на вихідному валу | |
| М2 | 2500 - 5000 Нм |
| Маса | |
| М | 170 кг |
| Габарити | |
| L*B*H (max) | 678х492х425 мм |
Циліндричний горизонтальний двоступеневий редуктор 1Ц2У-200
- Виробники ТОВ "Завод Базальт"
- Модель: 1Ц2У-200
- Наявність: Передзамовлення
-
Від 1.00грн.
Теги: Циліндричний двоступеневий редуктор, циліндричний редуктор
