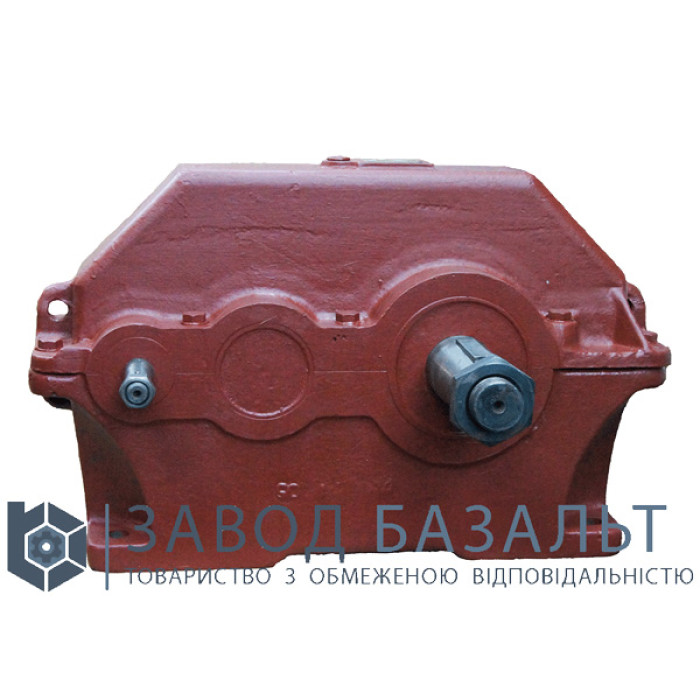

Редуктор 1Ц2У-125 (1Ц2У-125М) - це циліндричний двоступеневий горизонтальний редуктор вузького типу. У цього редуктора був оптимізований модуль зубчастого колеса в порівнянні з його попередником Ц2У-125, що забезпечує більш високий крутний момент.

Модернізований редуктор 1Ц2У-125М в порівнянні з типовим дозволить Вам

  • підвищити його довговічність у 1,6...3 рази (при постійних навантаженнях);
  • підвищити навантаження, що передається в 1,2...1,4 рази (при незмінній довговічності).

Циліндричний редуктор 1Ц2У-125 застосовується для зміни крутного моменту і частоти обертання в промислових приводах (крани, лебідки, конвеєри).  Редуктор розрахований на роботу в безперервному або повторно короткочасному режимі з постійним або змінним навантаженням. Припустимо реверсивний режим роботи редуктора 1Ц2У-125 (1Ц2У-125М), тобто обертання валів в різні боки.

Техничні характеристики редуктора 1Ц2У-125 при частоті обертання вхідного валу 1500 об/хв наведені в таблиці

Номінальне передавальне число i 8; 10; 12,5; 16; 20; 25; 31,5; 40
Номінальний крутний момент на вихідному валу при тривалій роботі з постійним навантаженням, Н*м безперервний (Н) ПВ = 100% 630
Допустимий крутний момент на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м важкий (Т) ПВ = 40% 630
середній (С) ПВ = 25%
легкий (Л) ПВ = 15%
Допустиме радіальне консольне навантаження, прикладене до середини посадкової частини, Н*м вхідного валу безперервний (Н) ПВ = 100% 750
важкий (Т) ПВ = 40%
середній (С) ПВ = 25%
легкий (Л) ПВ = 15%
вихідного валу безперервний (Н) ПВ = 100% 6300
важкий (Т) ПВ = 40%
середній (С) ПВ = 25%
легкий (Л) ПВ = 15%
Коефіцієнт корисної дії, щонайменше, % 97
Маса, не більше, кг у чавунному корпусі 40
в алюмінієвому корпусі 32
Об'єм мастила, л 1,45

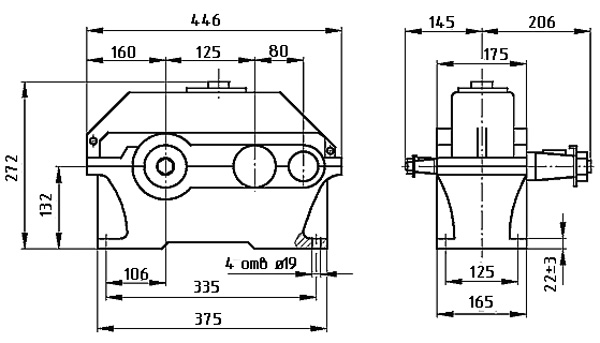

Габаритні розміри редуктора 1Ц2У-125

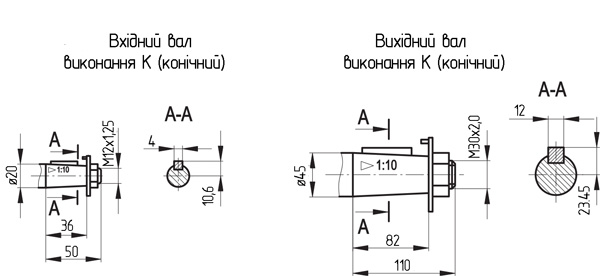

Розміри кінців валів

За погодженням із замовником вихідні вали редуктора можуть бути виконані у виконаннях:  Ц (циліндричний), П (порожнистий вал) або М (у вигляді частини зубчастої муфти)

Варіанти збирання редукторів 1Ц2У-125



Номінальне передатне число
і 8; 10; 12,5; 16; 20; 25; 31,5; 40
Номінальна частота обертання вхідного вала
n1 не більше 1500 об/хв
Номінальний крутний момент на вихідному валу
М2 630 Нм
Маса
М 32 кг
Габарити
L*B*H (max) 446х351х272 мм
