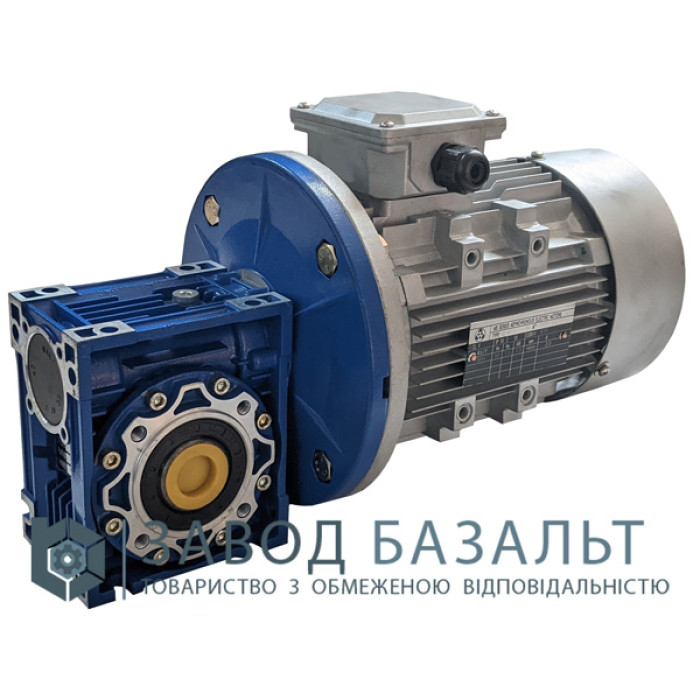

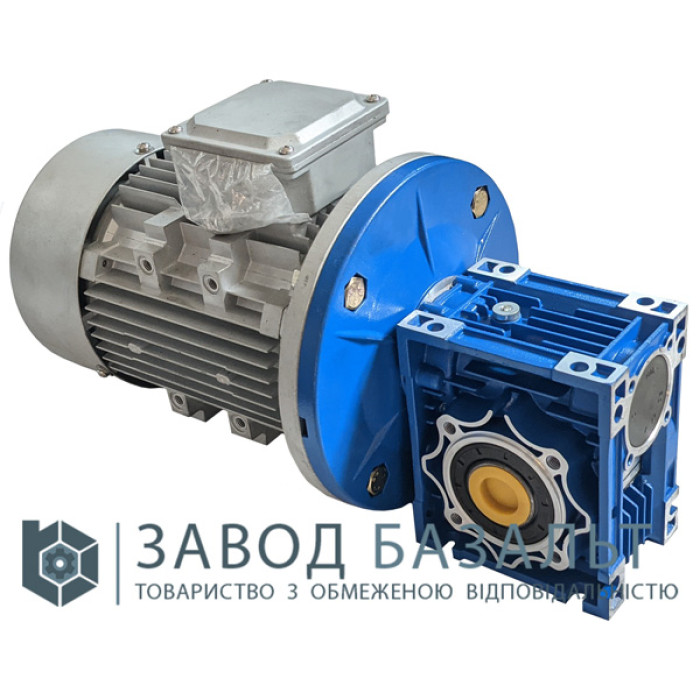

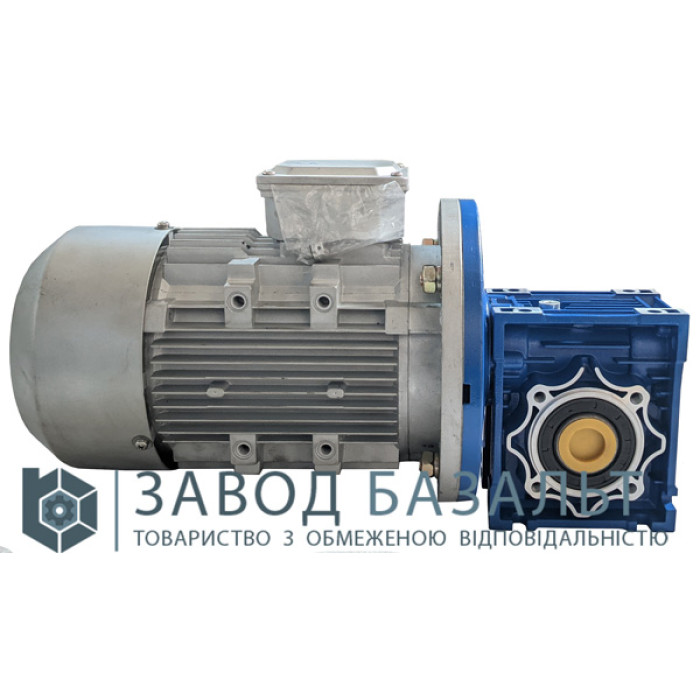

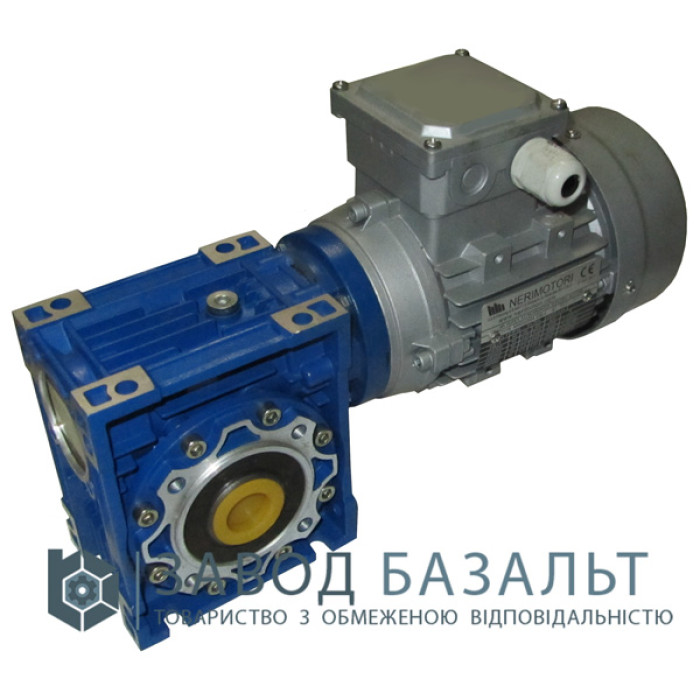

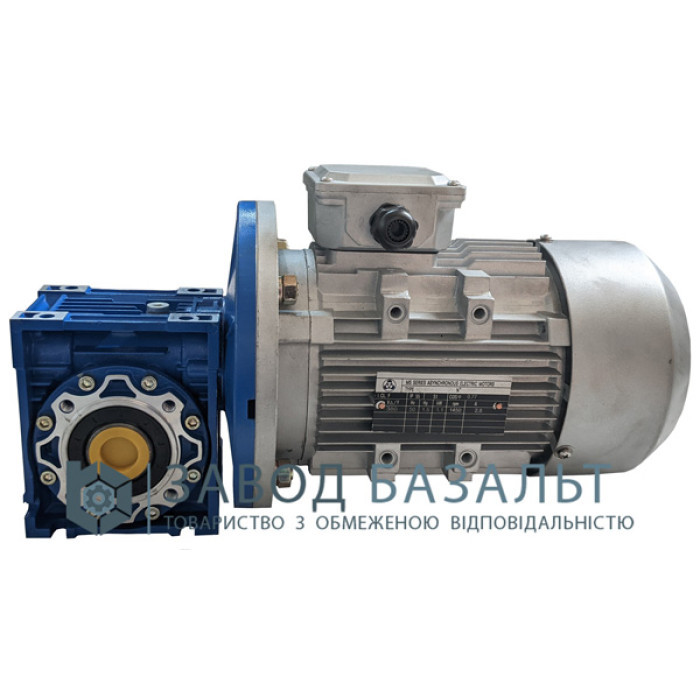

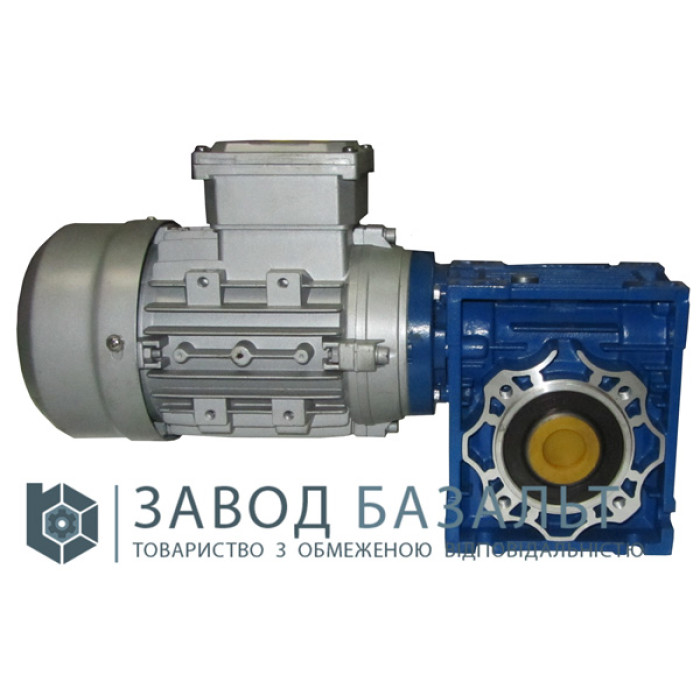

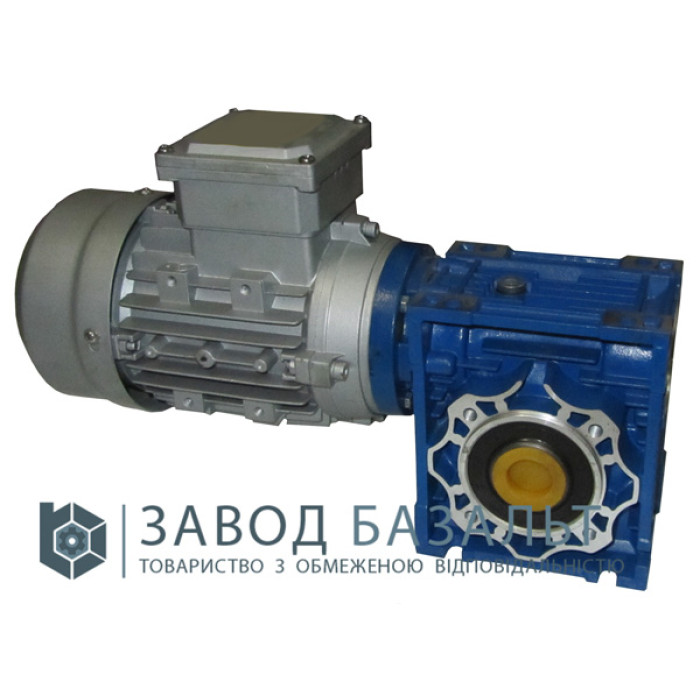

Мотор-редуктор типу NMRV-050 є одним з найбільш популярних черв'ячних одноступеневих редукторів, що широко використовуваються в промисловості.
Його компактність, висока продуктивність та низький рівень шуму роблять його ідеальним вибором для різноманітних застосувань. Завдяки своїм технічним характеристикам, мотор-редуктор NMRV-050 може використовуватися в умовах, де необхідна надійна і довговічна робота з можливістю точної передачі крутного моменту.
Корпус редуктора виготовляється з алюмінієвого сплаву, що забезпечує високу корозійну стійкість і малу вагу, що в свою чергу зменшує навантаження на конструкції. А завдяки компактному дизайну та малим габаритам, редуктор легко інтегрується в різні механічні системи, що дозволяє  використовувати мотор-редуктор в різних положеннях (горизонтально, вертикально).
Черв'ячний редуктор NMRV 050 має властивість самогальмування, що означає, що при відсутності обертання вхідного вала вихідний вал не обертатиметься під дією навантаження. Це робить редуктор NMRV-50 ідеальним для застосувань, де необхідно утримувати навантаження без додаткових гальмівних механізмів.


Техничні характеристики мотор-редуктора NMRV-50 наведені в таблиці

• у таблиці технічні характеристики редуктора NMRV050 взяті з паспорта виробника.
• підбирайте модель редуктора NMRV 050 за передатним числом і номінальним крутним моментом.
• температура довкілля >-10°С ~ <+40°С
• для змащування редуктора застосовується синтетичне мастило ISO VG320. Об'єм, що заправляється – 0,150 л

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора  NMRV-50

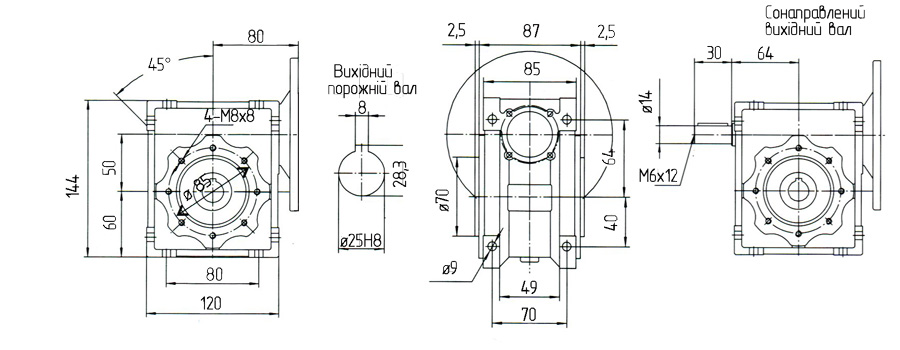

Габаритні та приєднувальні розміри мотор-редуктора NMRV 50

Розміри вхідного фланця в залежності від двигуна

Варіанти збирання мотор-редукторів NMRV050

Черв’ячний мотор-редуктор NMRV-50 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

Розшифровка позначення

Перед тим як замовити промисловий привод, необхідно точно розібрати маркування конкретної моделі, яке визначає її технічні властивості. Стандартний імпортний черв’ячний мотор-редуктор nmrv 050 має маркування, що складається з кількох буквено-цифрових блоків (наприклад, NMRV - 050 - 20 - 70 - 0,55 - B3):

1. NMRV - серія модернізованого черв’ячного редуктора в універсальному кубічному корпусі.
2. 050 - міжосьова відстань (габарит) приводного механізму в міліметрах. У каталогах агрегат часто позначається як редуктор nmrv 050.
3. 20 - передавальне число (i), що показує співвідношення обертів вхідного та вихідного валів. Наш асортимент включає передавальні числа від 7,5 до 100.
4. 70 - номінальна швидкість обертання вихідного вала (об/хв).
5. 0,55 - потужність встановлюваного асинхронного електродвигуна в кіловатах (кВт).
6. B3 - монтажне положення пристрою в просторі (черв'як зверху).

Правильне прочитання даного коду дозволяє гарантувати абсолютну сумісність обладнання з уже наявними на виробництві вузлами.

Комплектація редуктора NMRV 50

Базова комплектація вузла включає литий корпус із легкого та міцного алюмінієвого сплаву, черв’ячну пару (вал із загартованої сталі та колесо з бронзового сплаву), а також комплект надійних сальників і підшипників.

Оскільки цей габарит відрізняється високою конструктивною гнучкістю, за потреби базова комплектація механізму може бути доповнена такими елементами:

• Вихідний приводний вал - може бути одностороннім (SS) або двостороннім (DS). Він перетворює крутний момент для передачі на виконавчий орган.
• Реактивна штанга - використовується для компенсації радіальних навантажень і жорсткої фіксації корпусу на станині.
• Бічний вихідний фланець (FA, FB, FC, FD) - застосовується для безпосереднього фланцевого монтажу до суміжного обладнання.

Комплектація мотор-редукторів NMRV050

Для зручності монтажу та економії робочого простору оптимальним рішенням є моноблочне виконання. Готовий до роботи мотор-редуктор nmrv 50 комплектується трифазним (380В) або однофазним (220В) асинхронним електродвигуном.

Стикування редукторної частини та електродвигуна здійснюється за рахунок вхідного фланця типу PAM (стандарт IEC). Залежно від проєктних задач підбирається фланець потрібного типорозміру (наприклад, 71B5, 80B14 тощо) та відповідний діаметр вхідного отвору під вал двигуна. За бажанням замовника можлива комплектація електродвигунами з вбудованим електромагнітним гальмом або у вибухозахищеному виконанні.

Умови купівлі

Якщо вам необхідно вигідно купити редуктор nmrv 050, ТОВ «Завод Базальт» пропонує перевірене приводне обладнання безпосередньо зі складу. Ми суворо контролюємо якість складання, тестуємо продукцію перед відправкою та надаємо офіційну гарантію.

Наші спеціалісти оперативно проконсультують щодо всіх технічних характеристик, допоможуть правильно підібрати передавальне число та габаритні розміри фланців під ваш двигун. Щоб оформити замовлення зв’яжіться з відділом продажу телефоном або надішліть запит на електронну пошту. Ми забезпечуємо оперативну комплектацію замовлень і доставку транспортними компаніями по всій території України.
