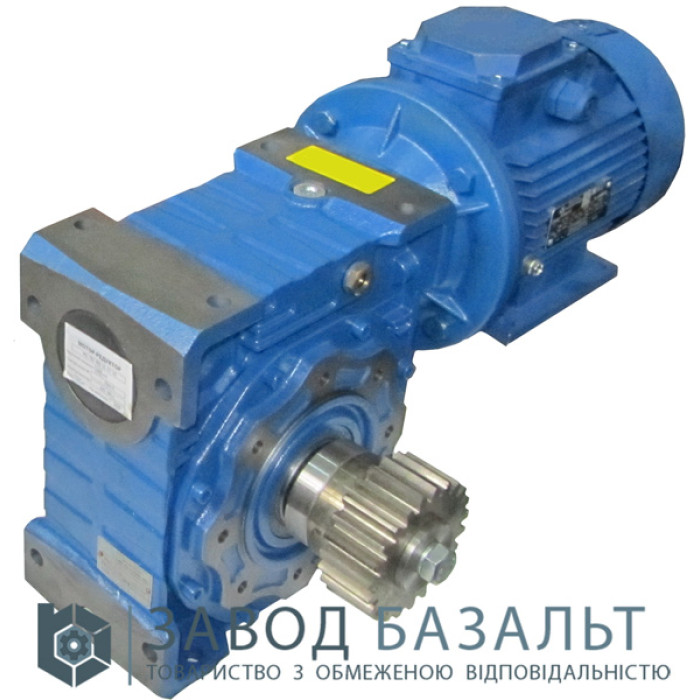

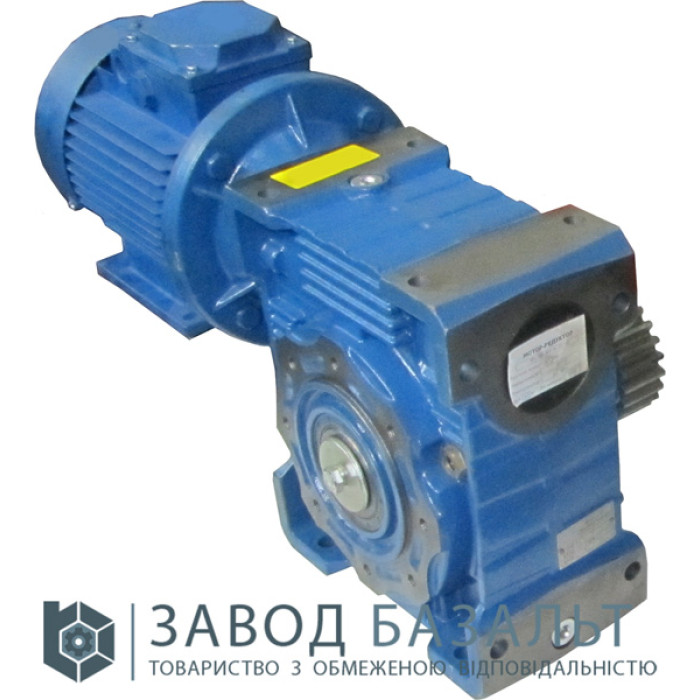

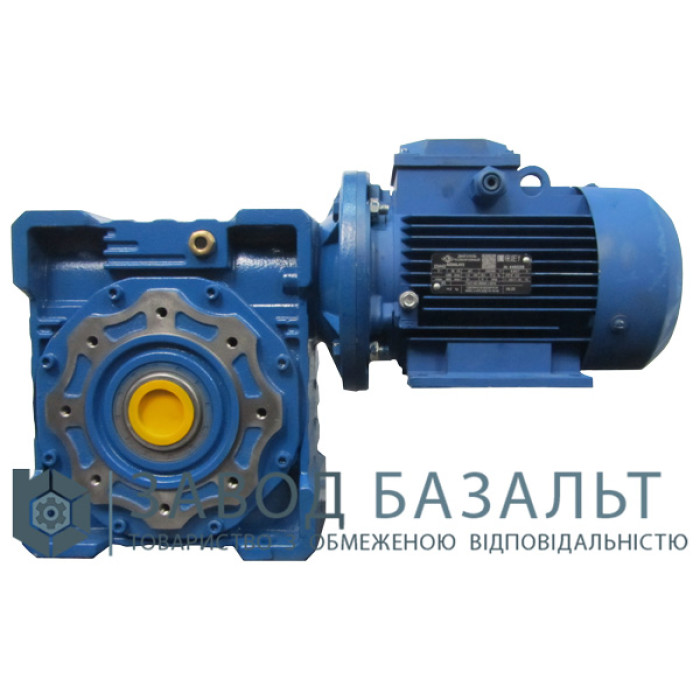

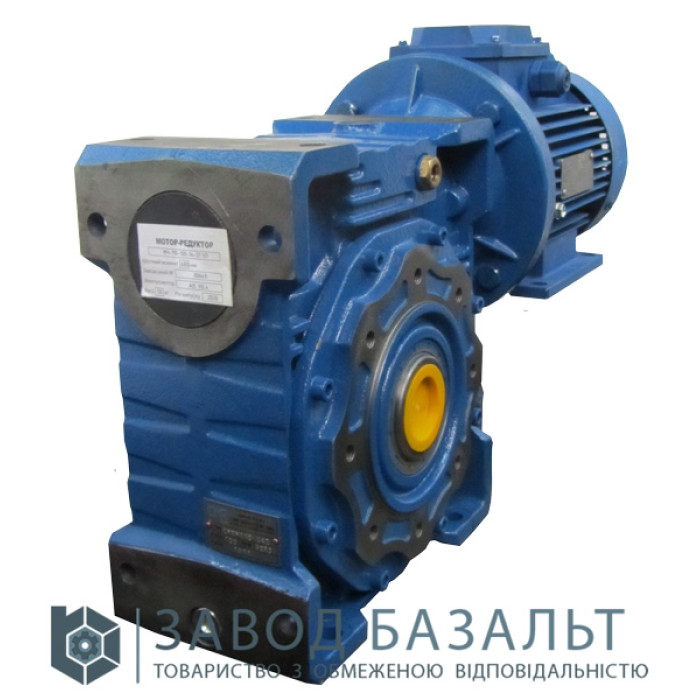

Мотор-редуктор типу NMRV-110 є одним з найбільш популярних черв'ячних одноступеневих редукторів, що широко використовуваються в промисловості.
Його компактність, висока продуктивність та низький рівень шуму роблять його ідеальним вибором для різноманітних застосувань. Завдяки своїм технічним характеристикам, мотор-редуктор NMRV-110 може використовуватися в умовах, де необхідна надійна і довговічна робота з можливістю точної передачі крутного моменту.
Редуктор NMRV-110 виготовляється в чавунному корпусі, що забезпечує високу міцність всіх елементів і складових частин редуктора. А завдяки компактному дизайну та малим габаритам, редуктор легко інтегрується в різні механічні системи, що дозволяє використовувати мотор-редуктор в різних положеннях (горизонтально, вертикально).
Черв'ячний редуктор NMRV 110 має властивість самогальмування, що означає, що при відсутності обертання вхідного вала вихідний вал не обертатиметься під дією навантаження. Це робить редуктор NMRV-110 ідеальним для застосувань, де необхідно утримувати навантаження без додаткових гальмівних механізмів.

Техничні характеристики мотор-редуктора NMRV-110 наведені в таблиці

Потужність на вхідному валу Р₁, кВТ	Число обертів вихідного валу n₂, об/хв	Крутний момент на вихідному валу M₂, Нм	Передатне відношення, i	*Допустиме радіальне навантаження на вихідному валу F_r2, Н*	Сервісний коефіцієнт, f_b	Рекомендований двигун	Тип мотор-редуктора
0,55	17,5	201	80	8571	2,6	80А4	NMRV 110 80В5
	14	236	100	9232	2,0	80А4
	11,3	294	80	9931	1,9	80В6
	9	344	100	10320	1,5	80В6
0,75	17,5	274	80	8571	1,9	80В4	NMRV 110 80В5
	14	322	100	9232	1,5	80В4	NMRV 110 80В5
	15	325	60	9023	2,1	90S6	NMRV 110 90В5
	11,3	401	80	9931	1,4
	9	470	100	10320	1,1
1,1	22,5	345	40	7882	2,3	90L6	NMRV 110 90В5
	18	414	50	8491	1,8
	15	476	60	9023	1,4
	11,3	588	80	9931	1,0
	28	278	50	7328	2,4	90S4
	23,3	324	60	7787	1,9
	17,5	402	80	8571	1,3
	14	473	100	9232	1,0
1,5	45	264	20	6256	2,7	100L6	NMRV 110 100В5
	36	322	25	6739	2,4
	30	363	30	7161	2,3
	22,5	471	40	7882	1,7
	18	565	50	8491	1,3
	15	649	60	9063	1,1
	35	315	40	6803	2,2	90L4	NMRV 110 90В5
	28	379	50	7328	1,7
	23,3	442	60	7787	1,4
	17,5	548	80	8571	0,9
2,2	70	255	20	5399	2,5	100LA4	NMRV 110 100В5
	56	311	25	5816	2,2
	46,7	356	30	6181	2,0
	35	462	40	6803	1,5
	28	555	50	7328	1,2
	23,3	648	60	7787	1,0
	90	203	10	4965	3,5	112М6	NMRV 110 112В5
	60	294	15	5684	2,6
	45	388	20	6256	1,9
	36	473	25	6739	1,6
	30	532	30	7161	1,6
3,0	93,3	264	15	4905	2,3	100LB4	NMRV 110 100В5
	70	348	20	5399	1,9
	56	425	25	5816	1,6
	46,7	485	30	6181	1,5
	35	630	40	6803	1,1
	28	757	50	7328	0,9
	120	210	7,5	4511	3,1	132S6	NMRV 110 132В5
	90	277	10	4965	2,6
	60	401	15	5684	1,9
	45	528	20	6256	1,4
4,0	140	240	10	4285	2,5	112М4	NMRV 110 112В5
	93,3	352	15	4905	1,9
	70	464	20	5399	1,4
	56	566	25	5816	1,2
	46,7	647	30	6181	1,1
	120	280	7,5	4511	2,3	132MA6	NMRV 110 132В5
	90	369	10	4965	1,9
	60	535	15	5684	1,4
5,5	186,7	250	7,5	3893	2,2	132S4	NMRV 110 132В5
	140	330	10	4285	1,8
	93,3	484	15	4905	1,4
	70	638	20	5399	1,0
7,5	186,7	341	7,5	3893	1,6	132M4	NMRV 110 132В5
	140	450	10	4285	1,3
	93,3	660	15	4905	1,0

у таблиці технічні характеристики редуктора NMRV110 взяті з паспорта виробника.
підбирайте модель редуктора NMRV 110 за передатним числом і номінальним крутним моментом.
температура довкілля >-10°С ~ <+40°С
для змащування редуктора застосовується синтетичне мастило ISO VG320. Об'єм, що заправляється залежить від варіанта монтажу редуктора і коливається в межах 2,2 - 3,0 л

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора NMRV-110

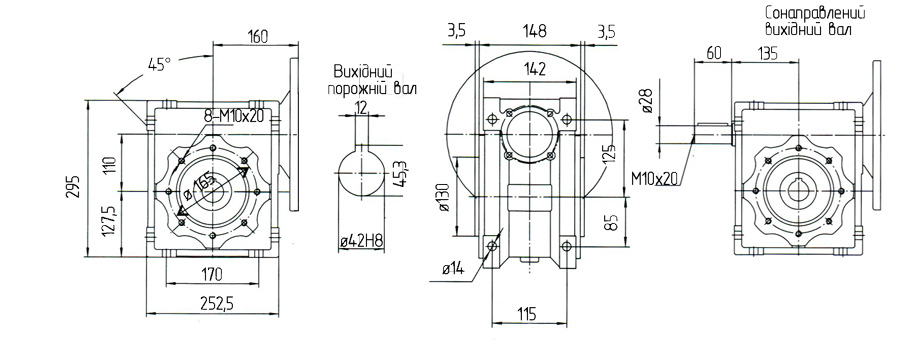

Габаритні та приєднувальні розміри мотор-редуктора NMRV 110

Розміри вхідного фланця в залежності від двигуна

Типорозмір вхідного фланця	D	D₁	D₂	d	b	d₃											b₃	t₃
Типорозмір вхідного фланця	D	D₁	D₂	d	b	7,5	10	15	20	25	30	40	50	60	80	100	b₃	t₃
132В5	300	265	230	15	6	38	38	38	38	-	-	-	-	-	-	-	10	41,3
100/112В5	250	215	180	15		28	28	28	28	28	28	28	28	28	-	-	8	31,3
90B5	200	165	130	12						24	24	24	24	24	24	24	8	27,3
80В5	200	165	130	12		-	-	-	-	-	-	-	-	-	19	19	6	21,8

Варіанти збирання мотор-редукторів NMRV110

Черв’ячний мотор-редуктор NMRV-110 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

**Варіанти монтажу мотор-редукторів NMRV110**

Номінальне передатне число
і	7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100
Номінальна частота обертання вхідного вала
n1	750 об/хв; 1000 об/хв; 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	201 — 757 Нм
Маса
М	36 кг (без двигуна)
Габарити
LBH (max)	355х300х387.5 мм (без двигуна)
