Одноступеневі редуктори, такі як черв'ячний редуктор Ч-80, широко застосовуються в промисловості завдяки своїй здатності збільшувати крутний момент і знижувати частоту обертання механізмів. Цей редуктор часто використовується в приводних системах і доступний для покупки за вигідною ціною у компанії ТОВ «ЗАВОД БАЗАЛЬТ».

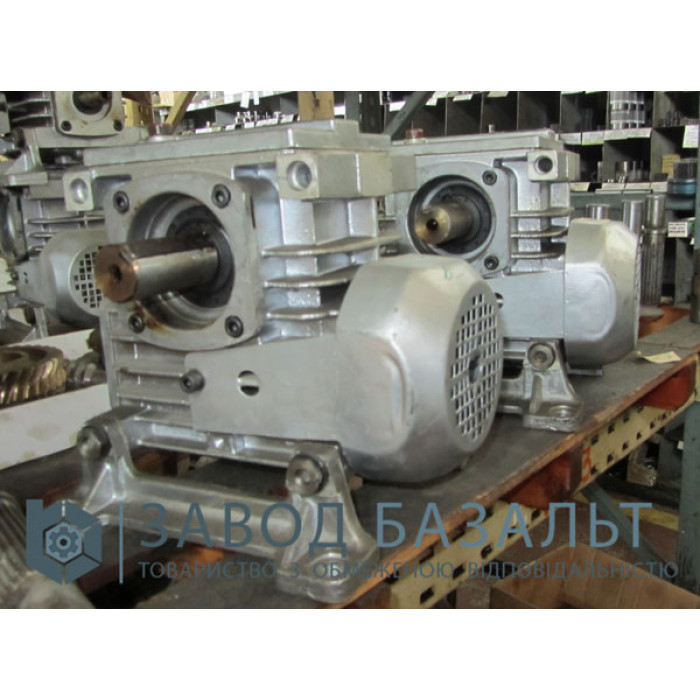

Щоб запобігти перегріву при тривалій роботі та високих навантаженнях, в редукторі Ч-80 (Ч-80М) застосовується повітряне охолодження за допомогою вентилятора, який встановлюється на зовнішній кінець черв'ячного валу і забезпечує охолодження корпусу та масла в редукторі.

Гарантія на черв'ячний одноступеневий редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
Застосування редуктора Ч-80 можливе:

• самостійно при підключенні до машин різних типів;
• у складанні мотор-редуктора серії 2МЧ (одноступеневого) або МЧ2 (двоступеневого);
• у ролі -і-тої ступені в системі 2-ступеневих механізмів лінії Ч2.

Техничні характеристики  черв'ячного редуктора Ч-80 наведені в таблиці

Дані характеристики розраховані за таких умов експлуатації:

• робота 8 годин на добу;
• навантаження постійне за значенням одного напрямку;
• характер навантаження - плавне, без поштовхів та заїдання;
• температура довкілля ± 20°С;
• застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора Ч-80

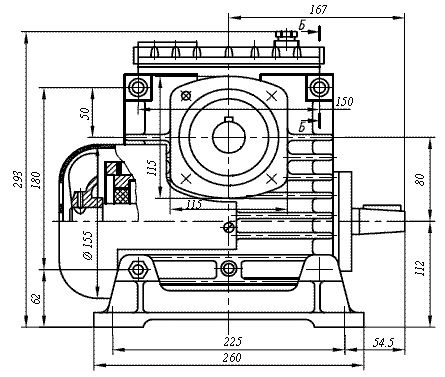

Габаритні та приєднувальні розміри редуктора Ч-80

Варіанти збирання редукторів Ч-80

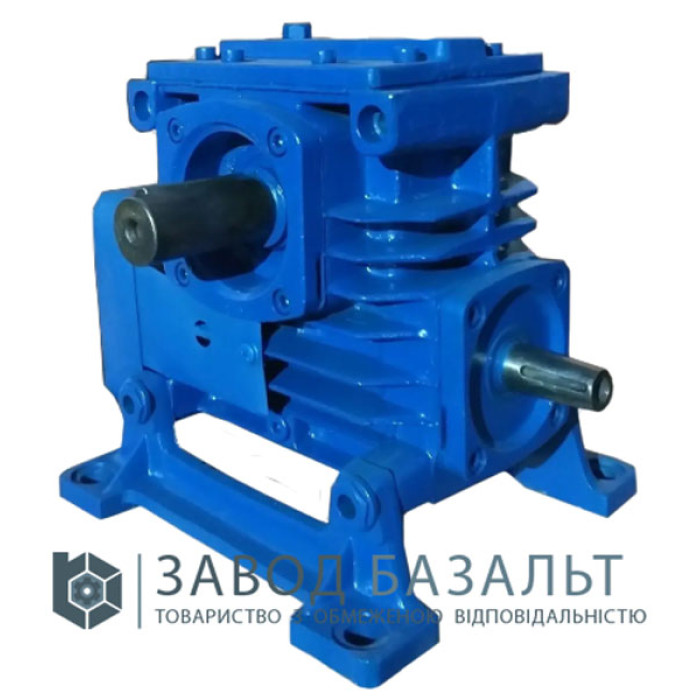

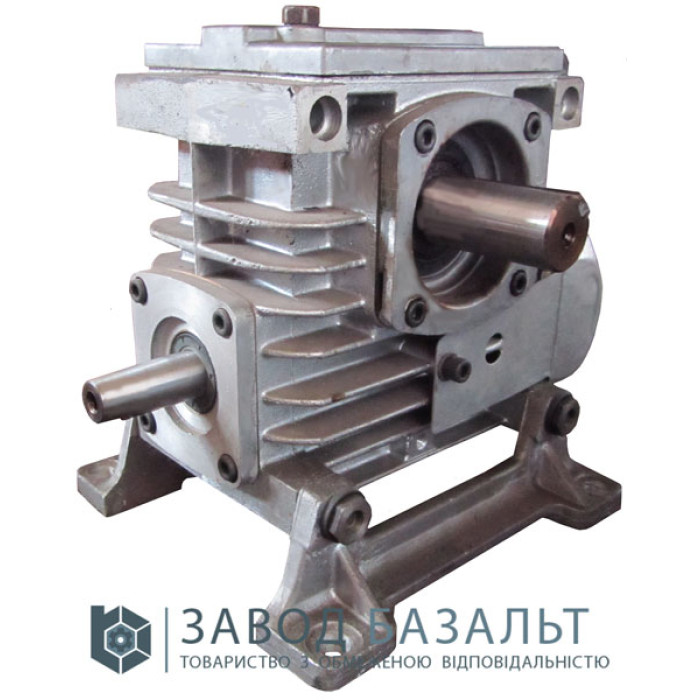

Черв’ячний редуктор Ч-80 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

	Варіанти збирання редукторів
Маса редуктора, кг	18,7		19,1	15,0
Маса лап с кріпленням, кг	2,3
	Варіанти розташування черв'ячної пари

Особливості конструкції редукторів Ч 80

Черв’ячний редуктор Ч 80 — це класичний одноступеневий механізм, призначений для зміни крутного моменту та частоти обертання у приводах промислового обладнання. З інженерної точки зору, «80» у маркуванні означає міжосьову відстань (у мм), що є ключовим параметром, який визначає навантажувальну здатність і габарити агрегата.

Конструктивна схема редуктора базується на ортогональному розташуванні валів: вхідний (швидкохідний) вал-черв’як розташований під кутом 90° до вихідного (тихоходного) вала. Основні вузли включають:

• Корпус: Виготовляється методом лиття з високоміцного чавуну (рідше — з алюмінієвих сплавів для зниження ваги), що забезпечує жорсткість конструкції та стабільність плями контакту в зачепленні.

• Черв’ячна пара: Серце агрегата. Черв’як виготовляється зі сталі з подальшою термообробкою та шліфуванням витків. Черв’ячне колесо являє собою сталевий або чавунний центр із напресованим вінцем з антифрикційної бронзи (зазвичай БрОФ 10-1 або БрАЖ 9-4). Саме використання якісної бронзи мінімізує тертя та запобігає передчасному зносу.

• Підшипникові вузли: Конічні роликові підшипники дозволяють сприймати значні осьові навантаження, що виникають у черв’ячному зачепленні.

Однією з унікальних характеристик є можливість реалізації великих передаточних чисел в одній ступені (включно з черв’ячним редуктором Ч 80), що недоступно для циліндричних передач аналогічних габаритів.

Приклад розшифрування маркування

Для коректного підбору обладнання інженеру необхідно розуміти структуру умовного позначення. Розглянемо типовий приклад маркування:

2Ч-80(М)-40-52-1-2-К2-Ц-У3

• 2Ч - тип редуктора черв’ячного одноступеневого універсального;
• 80 - міжосьова відстань, мм;
• (М) – модернізований;
• 40 - номінальне передаточне число;
• 52 - варіант складання;
• 1 - варіант за розташуванням черв’ячної пари;
• 2 – конструктивне виконання за способом монтажу — з лапами;
• К2 - виконання кінця вхідного вала;
• Ц - виконання кінця вихідного вала;
• У3 - кліматичне виконання (У), категорія розміщення (3).

Умови застосування

Редуктор черв’ячний Ч-80 потребує суворого дотримання експлуатаційних режимів. Черв’ячна передача працює в умовах тертя ковзання, що накладає певні обмеження:

• Навантаження: Редуктор розрахований на постійне та змінне навантаження, як одного напрямку, так і з реверсом.

• Режим роботи: Допускається тривала робота (до 24 годин на добу) або робота з періодичними зупинками. Однак при тривалій експлуатації важливо контролювати температуру корпусу — вона не повинна перевищувати +80°C... +90°C.

• Обертання валів: Можливе в будь-який бік без втрати навантажувальної здатності.

• Частота обертання: Максимальна частота обертання вхідного вала — до 1500 об/хв. Перевищення цього порогу призводить до різкого зниження ККД і критичного перегріву.

• Самогальмування: При передаточних числах понад 31,5 редуктор має ефект самогальмування (неможливість обертання з боку вихідного вала), що дозволяє використовувати його як стопорний механізм у підйомниках і конвеєрах.

Як купити

Щоб купити черв’ячний редуктор 80, недостатньо знати лише його тип. Для оформлення замовлення на ЗАВОДІ БАЗАЛЬТ необхідно надати таку специфікацію:

1. Передаточне число (від 8 до 80).

2. Варіант складання (схеми 51, 52, 53 тощо).

3. Тип вихідного вала (циліндричний, конічний або порожнистий).

4. Варіант кріплення (на лапах або за допомогою фланця).

На актуальний редуктор черв’ячний Ч 80 ціна формується залежно від обраної комплектації та типу використовуваних матеріалів черв’ячної пари. Наші менеджери-інженери допоможуть виконати перевірочний розрахунок крутного моменту, щоб обраний агрегат працював в оптимальному режимі без перевантажень.

Переваги виробів від ЗАВОДУ БАЗАЛЬТ

ЗАВОД БАЗАЛЬТ — це підприємство повного циклу, де черв’ячний редуктор Ч 80 проходить через систему жорсткого технічного контролю. Наші відмінності від конкурентів і «складських» пропозицій:

• Модернізована термообробка: Ми застосовуємо технологію поверхневого зміцнення черв’ячних валів, що збільшує їх ресурс на 30% порівняно зі стандартними методами загартування.

• Прецизійне шліфування профілю: Використання сучасних шліфувальних верстатів дозволяє досягти високої плавності зачеплення, що знижує рівень шуму та підвищує ККД.

• Контроль бронзового лиття: Ми гарантуємо використання лише первинних марок бронзи для вінців коліс, що виключає їх «злизування» та заклинювання під час роботи під навантаженням.

• Стендові випробування: Кожен редуктор черв’ячний Ч 80 перед відвантаженням проходить обкатку на стенді. Ми перевіряємо герметичність ущільнень, пляму контакту та температурні показники.

• Гарантійна підтримка: Як виробник, ми забезпечуємо не лише гарантійний термін, а й наявність усіх комплектуючих (черв’ячних пар, підшипникових щитів, валів) для післягарантійного обслуговування.

Обираючи продукцію ЗАВОДУ БАЗАЛЬТ, ви отримуєте надійний промисловий привід, який прослужить роки за мінімального регламентного обслуговування.

Залишилися питання щодо підбору передаточного числа або варіанта складання? Наші інженери готові проконсультувати вас просто зараз.
