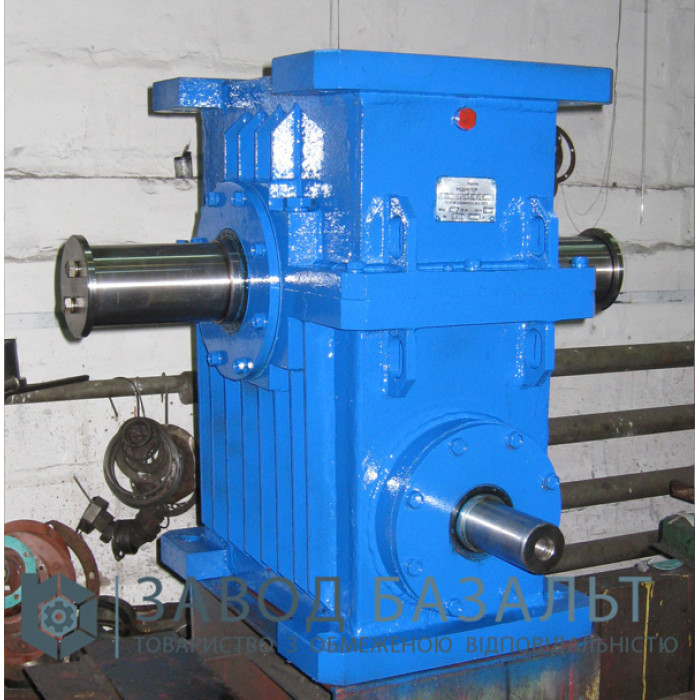

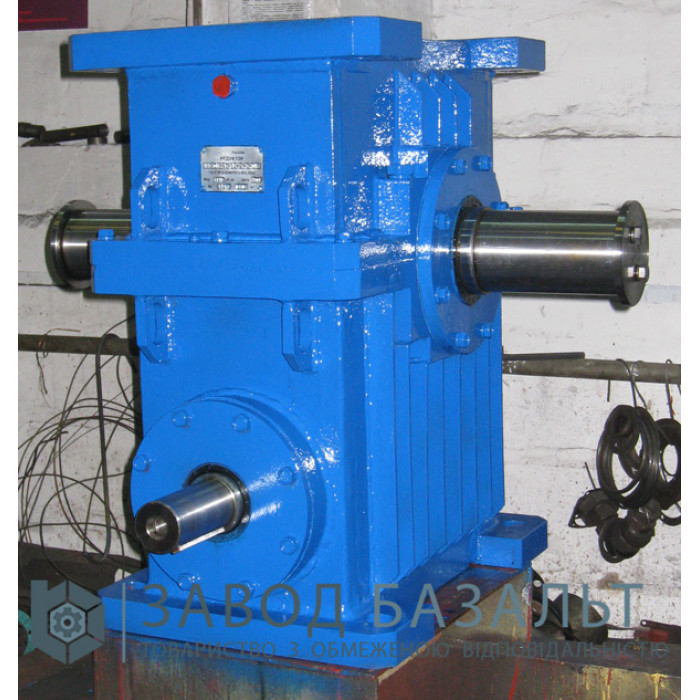

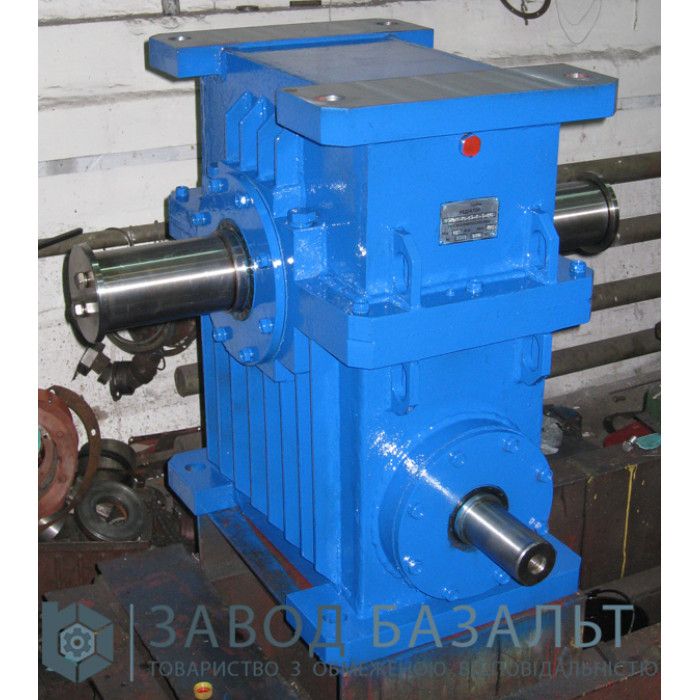

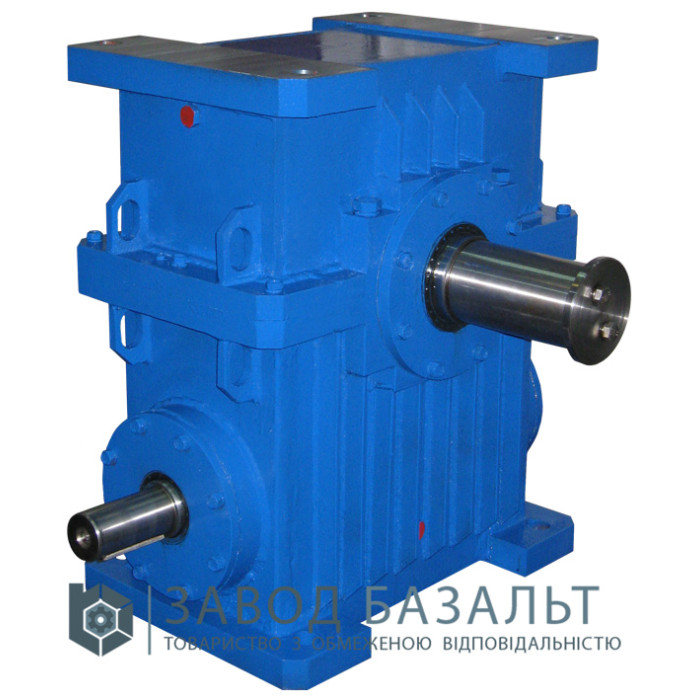

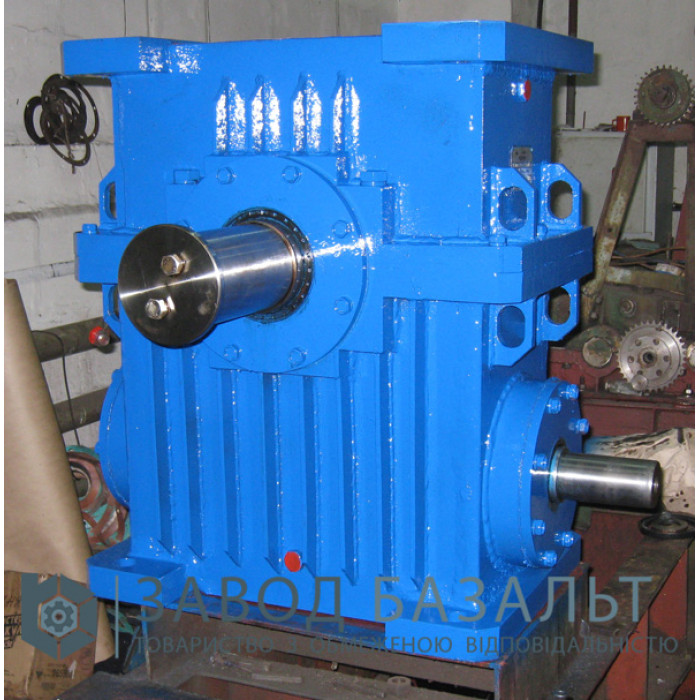

Черв'ячний одноступеневий редуктор Ч-320 з опорними лапами – один із найпоширеніших універсальних приводів, що застосовуються з двигунами робочих машин у промисловості, виробництві, сільському господарстві. Це один з найпростіших пристроїв та найдоступніший за вартістю.

Гарантія на черв'ячний одноступеневий редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
Застосування редуктора Ч-320 можливе:

самостійно при підключенні до машин різних типів;
у складанні мотор-редуктора серії 2МЧ (одноступеневого) або МЧ2 (двоступеневого);
у ролі -і-тої ступені в системі 2-ступеневих механізмів лінії Ч2.

Техничні характеристики редуктора Ч-320 наведені в таблиці

Номінальне передавальне число i	Частота обертання вихідного валу, допустимі значення крутних моментів на вихідному валу, потужності на вхідному валу та к.к.д. при частоті обертання вхідного валу n₁, об/хв.												Допустиме консольне навантаження на вихідному валу, Н
	750				1000				1500
	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η
8	93,75	7865	82,1	0,94	125	6530	91,0	0,94	187,5	4720	97,2	0,95	22000
10	75	7500	64,0	0,92	100	6150	69,2	0,93	150	4430	74,0	0,94
12,5	60	8115	56,0	0,91	80	6490	59,1	0,92	120	4720	63,8	0,93
16	46,88	9765	53,3	0,90	62,5	8200	59,0	0,91	93,75	5860	62,5	0,92
20	37,5	8130	35,5	0,90	50	6880	39,6	0,91	75	4940	42,6	0,91
25	30	7820	28,0	0,88	40	6255	29,4	0,89	60	4815	33,2	0,91
31,5	23,8	10610	31,0	0,86	31,7	10200	38,5	0,88	47,8	7510	41,6	0,90
40	18,75	9025	21,0	0,84	25	7820	24,0	0,86	37,5	5770	25,8	0,88
50	15	8830	17,0	0,82	20	7355	18,6	0,83	30	5300	19,4	0,86
63	11,9	8660	13,5	0,80	15,87	7330	14,9	0,82	23,8	5465	16,0	0,85
80	9,37	8950	11,6	0,76	12,5	7500	12,6	0,78	18,75	6100	14,5	0,83

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження постійне за значенням одного напрямку;
характер навантаження - плавне, без поштовхів та заїдання;
температура довкілля ± 20°С;
застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора Ч-320

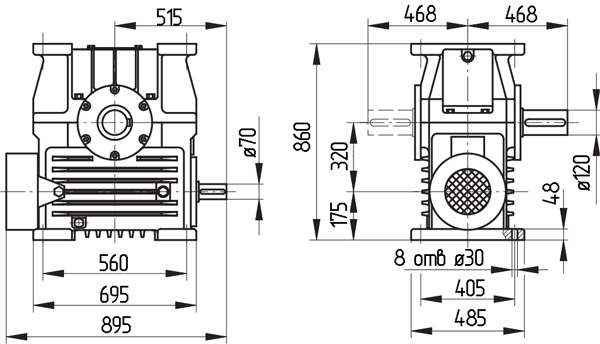

Габаритні та приєднувальні розміри редуктора Ч-320

Варіанти збирання редукторів Ч-320

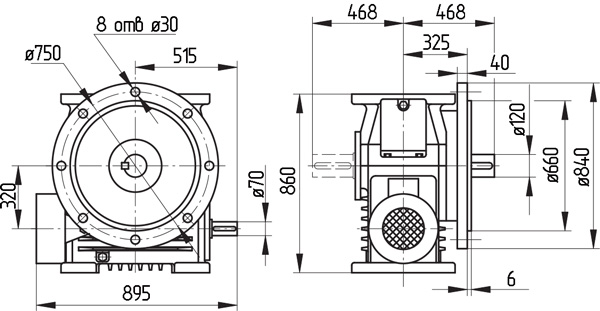

Черв’ячний редуктор Ч-320 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

	Варіанти збирання редукторів

Маса редуктора, кг	950
	Варіанти розташування черв'ячної пари

Номінальне передатне число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Номінальна частота обертання вхідного вала
n1	750 об/хв; 1000 об/хв; 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	4430—10610 Нм
Маса
М	950 кг
Габарити
LBH (max)	895х936х860 мм
