Черв'ячний одноступеневий редуктор Ч-250 з опорними лапами – один із найпоширеніших універсальних приводів, що застосовуються з двигунами робочих машин у промисловості, виробництві, сільському господарстві. Це один з найпростіших пристроїв та найдоступніший за вартістю.

Гарантія на черв'ячний одноступеневий редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
Застосування редуктора Ч-250 можливе:

самостійно при підключенні до машин різних типів;
у складанні мотор-редуктора серії 2МЧ (одноступеневого) або МЧ2 (двоступеневого);
у ролі -і-тої ступені в системі 2-ступеневих механізмів лінії Ч2.

Техничні характеристики редуктора Ч-250 наведені в таблиці

Номінальне передавальне число i	Частота обертання вихідного валу, допустимі значення крутних моментів на вихідному валу, потужності на вхідному валу та к.к.д. при частоті обертання вхідного валу n₁, об/хв.												Допустиме консольне навантаження на вихідному валу, Н
	750				1000				1500
	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η
8	93,75	4880	50,9	0,94	125	4010	55,8	0,94	187,5	2910	60,1	0,95	16000
10	75	4215	36,0	0,92	100	3500	39,4	0,93	150	2715	45,4	0,94
12,5	60	4795	33,0	0,91	80	3835	34,9	0,92	120	2840	38,4	0,93
16	46,88	5235	28,6	0,90	62,5	4450	32,0	0,91	93,75	3320	35,4	0,92
20	37,5	5130	22,6	0,89	50	4190	24,4	0,90	75	3130	27,0	0,91
25	30	4500	16,2	0,87	40	3755	17,5	0,89	60	2815	19,7	0,89
31,5	23,8	5715	16,8	0,85	31,7	5300	20,0	0,87	47,8	4000	22,0	0,89
40	18,75	5110	12,0	0,83	25	4700	14,5	0,85	37,5	3610	16,3	0,87
50	15	4820	9,3	0,81	20	4120	10,5	0,82	30	3120	11,5	0,85
63	11,9	4485	7,2	0,78	15,87	3930	8,2	0,80	23,8	3065	9,0	0,83
80	9,37	4600	6,2	0,73	12,5	4100	7,2	0,75	18,75	3250	8,0	0,79

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження постійне за значенням одного напрямку;
характер навантаження - плавне, без поштовхів та заїдання;
температура довкілля ± 20°С;
застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора Ч-250

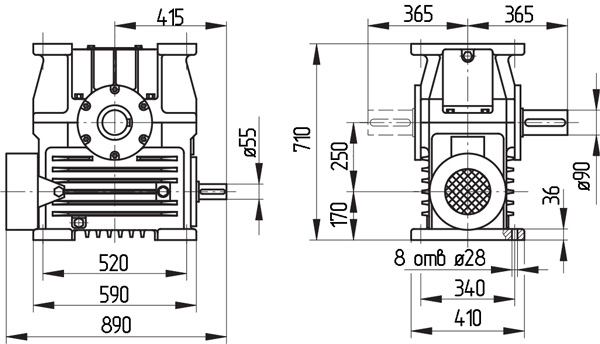

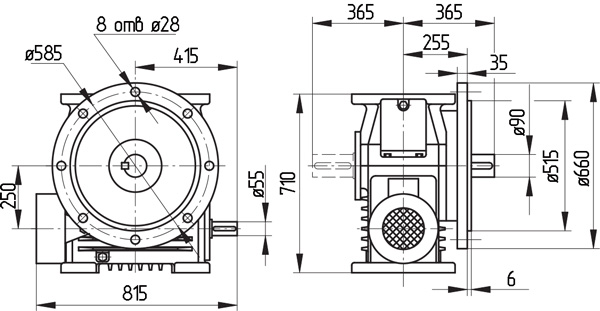

Габаритні та приєднувальні розміри редуктора Ч-250

Варіанти збирання редукторів Ч-250

Черв’ячний редуктор Ч-250 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

	Варіанти збирання редукторів

Маса редуктора, кг	530
	Варіанти розташування черв'ячної пари

Номінальне передатне число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Номінальна частота обертання вхідного вала
n1	750 об/хв; 1000 об/хв; 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	2715—5715 Нм
Маса
М	530 кг
Габарити
LBH (max)	890х730х710 мм
