Черв'ячний одноступеневий редуктор Ч-200 з опорними лапами – один із найпоширеніших універсальних приводів, що застосовуються з двигунами робочих машин у промисловості, виробництві, сільському господарстві. Це один з найпростіших пристроїв та найдоступніший за вартістю.

Гарантія на черв'ячний одноступеневий редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
Застосування редуктора Ч-200 можливе:

самостійно при підключенні до машин різних типів;
у складанні мотор-редуктора серії 2МЧ (одноступеневого) або МЧ2 (двоступеневого);
у ролі -і-тої ступені в системі 2-ступеневих механізмів лінії Ч2.

Техничні характеристики редуктора Ч-200 наведені в таблиці

Номінальне передавальне число i	Частота обертання вихідного валу, допустимі значення крутних моментів на вихідному валу, потужності на вхідному валу та к.к.д. при частоті обертання вхідного валу n₁, об/хв.												Допустиме консольне навантаження на вихідному валу, Н
	750				1000				1500
	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η
8	93,75	2560	27,3	0,92	125	2480	35,5	0,93	187,5	2180	45,5	0,94	13500
10	75	2500	21,6	0,91	100	2430	27,7	0,92	150	1860	31,4	0,93
12,5	60	2730	19,0	0,90	80	2400	22,1	0,91	120	1810	24,7	0,92
16	46,88	2850	15,7	0,89	62,5	2695	19,6	0,90	93,75	2345	25,3	0,91
20	37,5	2630	11,6	0,89	50	2410	14,2	0,89	75	1845	15,9	0,91
25	30	2600	9,5	0,86	40	2190	10,4	0,88	60	1660	11,6	0,90
31,5	23,8	3145	9,5	0,83	31,7	3020	11,8	0,85	47,8	2930	16,8	0,87
40	18,75	2680	6,5	0,81	25	2530	8,0	0,83	37,5	2100	9,7	0,85
50	15	2620	5,2	0,80	20	2350	6,0	0,81	30	1850	7,0	0,83
63	11,9	2600	4,4	0,73	15,87	2270	4,8	0,79	23,8	2000	6,0	0,82
80	9,37	2800	3,9	0,70	12,5	2300	4,2	0,72	18,75	2100	5,6	0,74

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження постійне за значенням одного напрямку;
характер навантаження - плавне, без поштовхів та заїдання;
температура довкілля ± 20°С;
застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора Ч-200

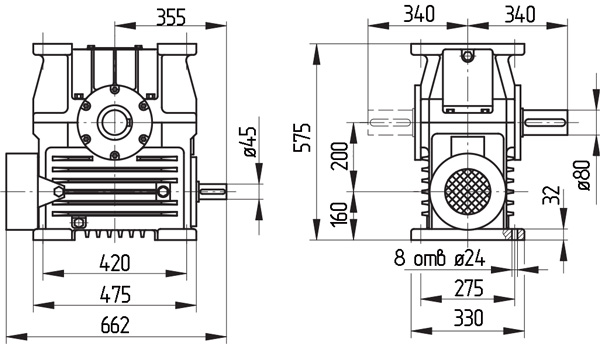

Габаритні та приєднувальні розміри редуктора Ч-200

Варіанти збирання редукторів Ч-200

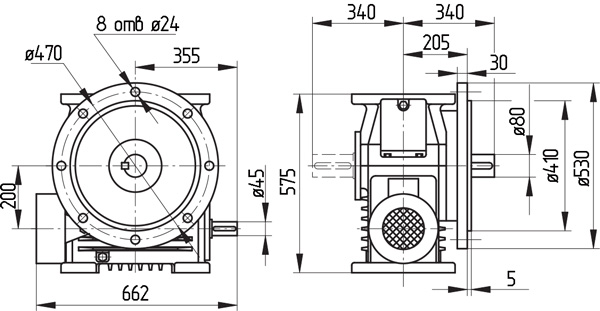

Черв’ячний редуктор Ч-200 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

	Варіанти збирання редукторів

Маса редуктора, кг	110
	Варіанти розташування черв'ячної пари

Номінальне передатне число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Номінальна частота обертання вхідного вала
n1	750 об/хв; 1000 об/хв; 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	1660—3145 Нм
Маса
М	110 кг
Габарити
LBH (max)	662х680х575 мм
