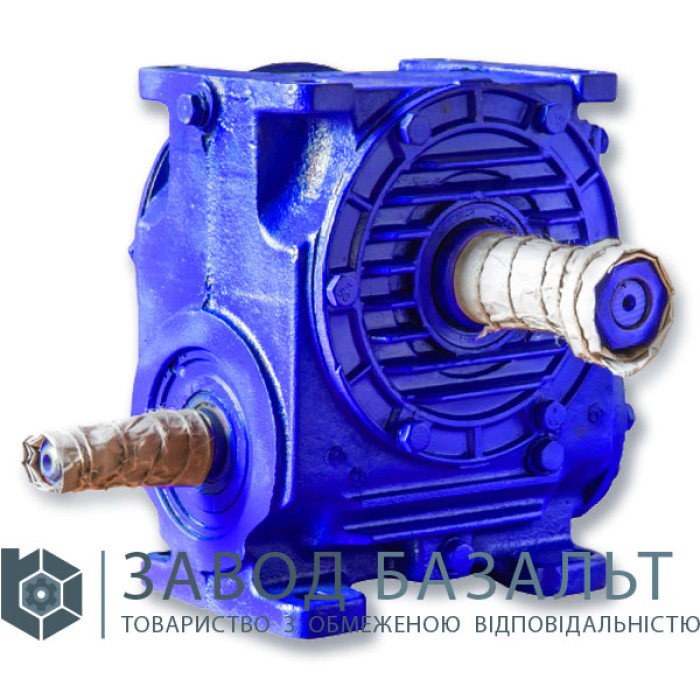

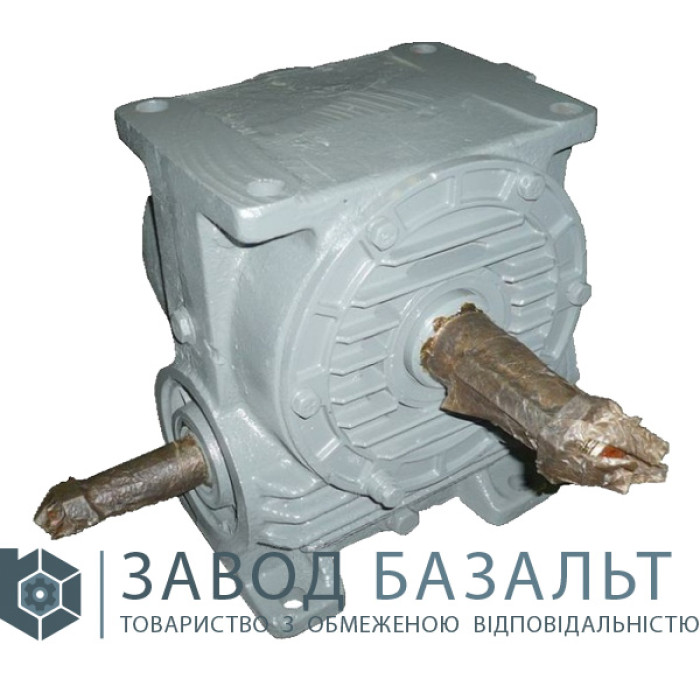

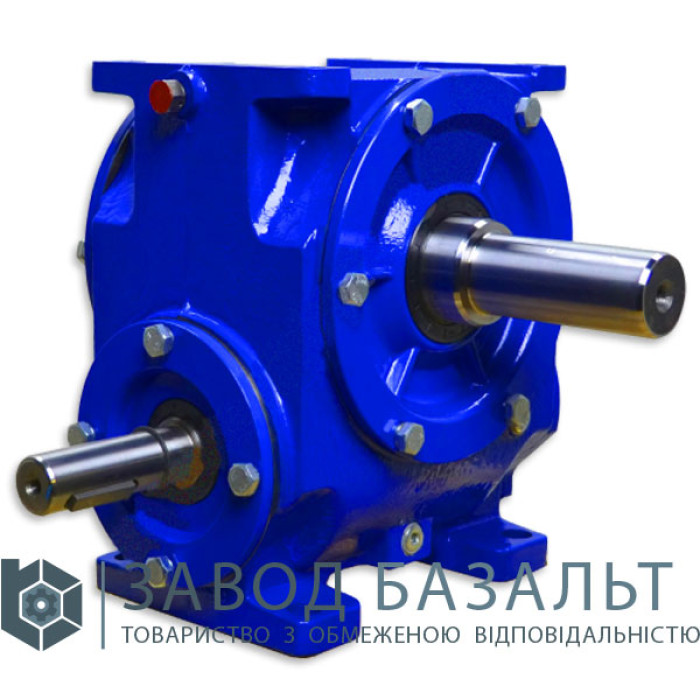

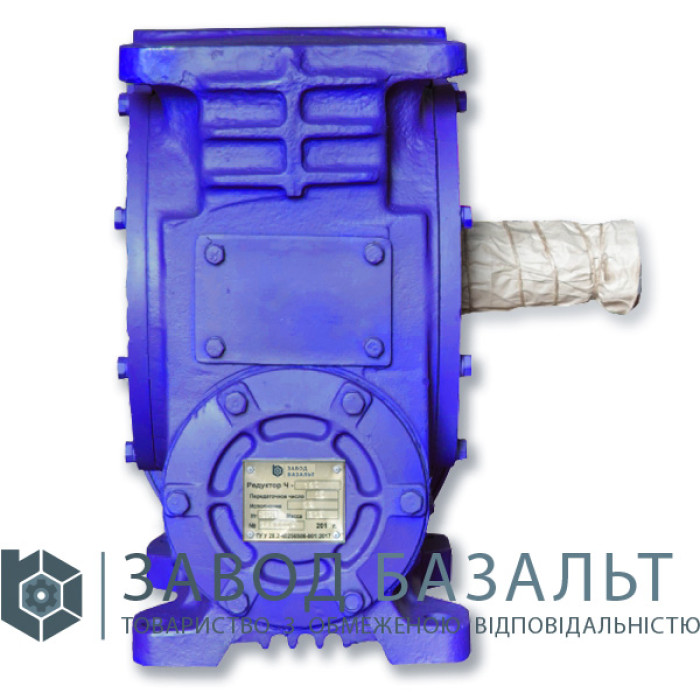

Одноступеневі редуктори, такі як черв'ячний редуктор Ч-100, широко застосовуються в промисловості завдяки своїй здатності збільшувати крутний момент і знижувати частоту обертання механізмів. Цей редуктор часто використовується в приводних системах і доступний для покупки за вигідною ціною у компанії ТОВ «ЗАВОД БАЗАЛЬТ».

Стандартне виконання – на лапах. Також редуктор Ч-100 (Ч-100М) може комплектуватись опорним фланцем.

Гарантія на черв'ячний одноступеневий редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
Застосування редуктора Ч-100 можливе:

• самостійно при підключенні до машин різних типів;
• у складанні мотор-редуктора серії 2МЧ (одноступеневого) або МЧ2 (двоступеневого);
• у ролі -і-тої ступені в системі 2-ступеневих механізмів лінії Ч2.

Техничні характеристики  черв'ячного редуктора Ч-100 наведені в таблиці

Дані характеристики розраховані за таких умов експлуатації:

• робота 8 годин на добу;
• навантаження постійне за значенням одного напрямку;
• характер навантаження - плавне, без поштовхів та заїдання;
• температура довкілля ± 20°С;
• застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора Ч-100

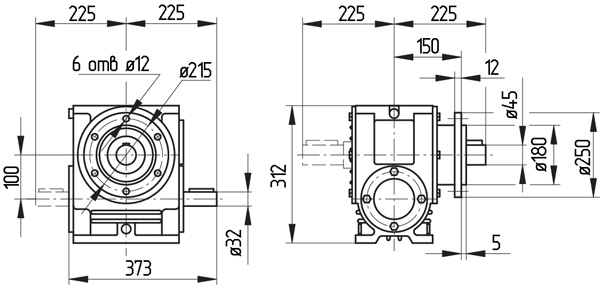

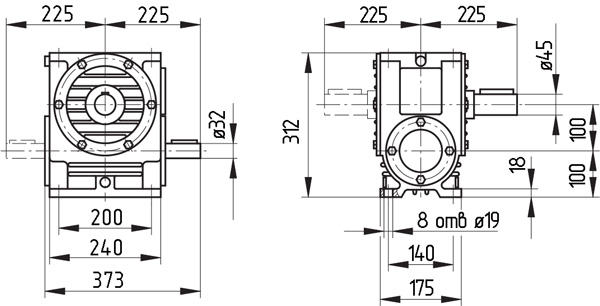

Габаритні та приєднувальні розміри редуктора Ч-100

Варіанти збирання редукторів Ч-100

Черв’ячний редуктор Ч-100 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

	Варіанти збирання редукторів
Маса редуктора, кг	55,0		57,0	53,0
	Варіанти розташування черв'ячної пари

Призначення редукторів Ч-100

Черв’ячний редуктор Ч-100 є класичним і найбільш затребуваним представником одноступеневих черв’ячних механізмів. В інженерному середовищі число «100» у маркуванні визначає міжосьову відстань між черв’ячним валом і черв’ячним колесом (у мм). Цей параметр є ключовим, оскільки він безпосередньо корелює з потужністю агрегата та величиною передаваного крутного моменту (до 575 Нм).

Основне призначення редуктора Ч 100 — зміна частоти обертання та крутного моменту у приводах машин і механізмів загальномашинобудівного призначення. Завдяки своїй компоновці, цей агрегат широко застосовується в:

• підйомно-транспортному обладнанні (лебідки, конвеєри, транспортери);

• будівельній техніці (бетонозмішувачі, підйомники);

• деревообробній та агропромисловій галузях;

• запірній арматурі та механізмах відкривання воріт.

Однією з унікальних фізичних характеристик, якою володіє редуктор черв’ячний Ч-100, є здатність до самогальмування (при передаточних числах понад 31,5), що дозволяє використовувати його в механізмах, де критично важлива відсутність зворотного ходу вала під навантаженням.

Рекомендації щодо вибору

При проєктуванні приводу або заміні зношеного вузла інженеру необхідно враховувати комплексні характеристики редуктора Ч-100. Помилки у підборі призводять до перегріву масла та передчасного «злизування» зубців бронзового вінця.

При виборі слід орієнтуватися на такі параметри:

1. Передаточне число (i): Діапазон варіюється від 8 до 80. Пам’ятайте, чим вище передаточне число, тим нижчий ККД агрегата через зростання втрат на тертя ковзання.

2. Варіант складання: Існує кілька стандартних схем розташування валів (51, 52, 53 тощо). Важливо точно визначити положення черв’яка відносно колеса (над колесом, під колесом або вертикально), оскільки це впливає на систему змащення.

3. Режим роботи: Для безперервної роботи (S1) необхідний розрахунок теплового балансу. При температурі навколишнього середовища вище +25°C може знадобитися примусове охолодження або вибір редуктора із запасом по моменту.

4. Характер навантаження: Якщо привід працює з частими пусками/зупинками або реверсивним рухом, рекомендується закладати коефіцієнт запасу потужності не менше 1.2–1.5.

Скільки коштує редуктор Ч-100

На актуальний редуктор Ч 100 ціна формується з урахуванням кількох факторів. По-перше, це виконання корпусу (чавун або алюміній — хоча для типорозміру 100 чавун є стандартом). По-друге, комплектація: постачається агрегат як редуктор чи як повноцінний мотор-редуктор із фланцем під електродвигун або разом з електродвигуном.

Важливо розуміти, що на ринку представлені як нові вироби, так і редуктори «зі складу» (залишки). «ЗАВОД БАЗАЛЬТ» рекомендує купувати лише нове сертифіковане обладнання, оскільки у вживаних агрегатах часто порушена структура бронзового вінця через окиснення масла або втому металу, що не завжди помітно при візуальному огляді.

Як купити

Щоб купити редуктор черв’ячний Ч 100, необхідно надати нашим технічним спеціалістам карту замовлення, що включає:

• передаточне число;

• схему складання;

• варіант виконання валів (конічні, циліндричні або порожнисті).

Для оформлення замовлення на ЗАВОДІ БАЗАЛЬТ ви можете залишити заявку через наш сайт або зв’язатися з інженерним відділом. Ми забезпечуємо повну технічну підтримку на етапі підбору, гарантуючи сумісність агрегата з вашим обладнанням.

Переваги виробів від ЗАВОДУ БАЗАЛЬТ

Зазначимо, що редуктор Ч 100 нашого виробництва проходить цикл поглибленого контролю якості, що вигідно відрізняє його від типових ринкових пропозицій:

1. Якість черв’ячної пари: Ми використовуємо бронзу з високими міцнісними та антифрикційними властивостями марки БрОФ10-1 для вінця колеса. Це критично важливо для мінімізації коефіцієнта тертя та запобігання заклинюванню пари при нагріванні.

2. Точне шліфування: Черв’ячний вал проходить цементацію та шліфування на високоточних верстатах, що забезпечує плавне зачеплення і знижує рівень шуму на 15–20%.

3. Герметичність: Використання сучасних манжетних ущільнень виключає протікання масла, що є «хронічною проблемою» дешевих аналогів.

4. Стендові випробування: Кожен агрегат перед відвантаженням проходить обкатку на стенді під навантаженням для перевірки плями контакту в зачепленні та контролю тепловиділення.

5. Гарантійний ресурс: Модернізація внутрішніх вузлів дозволила збільшити фактичний термін служби редуктора на 25–30% порівняно зі стандартними моделями.

Обираючи продукцію ЗАВОДУ БАЗАЛЬТ, ви отримуєте надійний силовий вузол, адаптований до важких умов експлуатації та забезпечений повною сервісною підтримкою на території України.

Потрібна консультація щодо розрахунку крутного моменту? Наші інженери готові надати розгорнуту відповідь протягом робочого дня.
