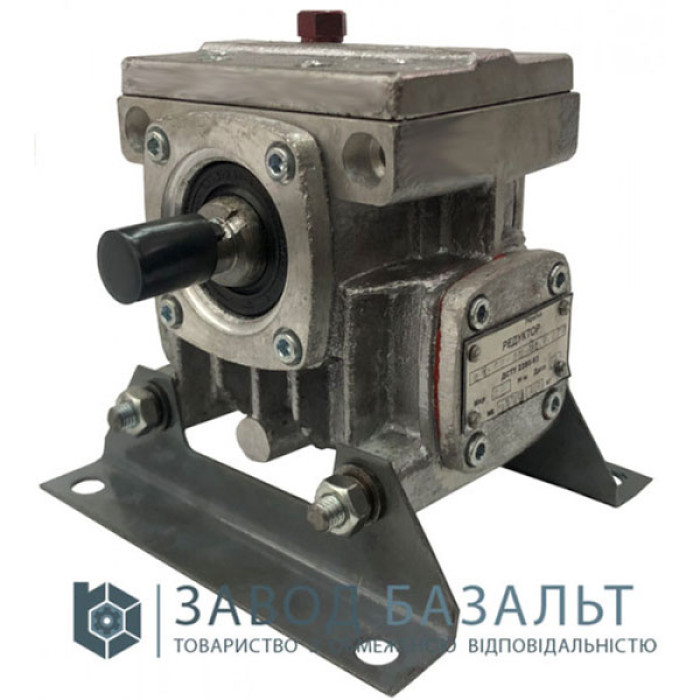

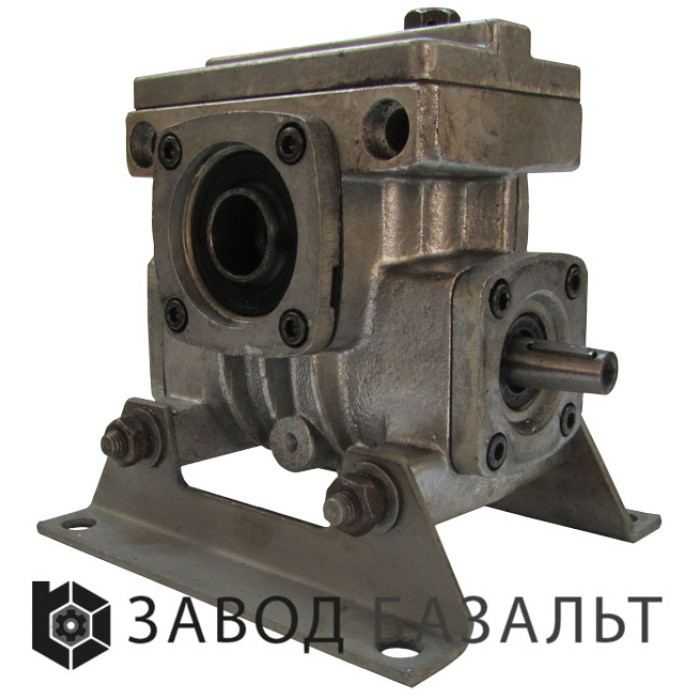

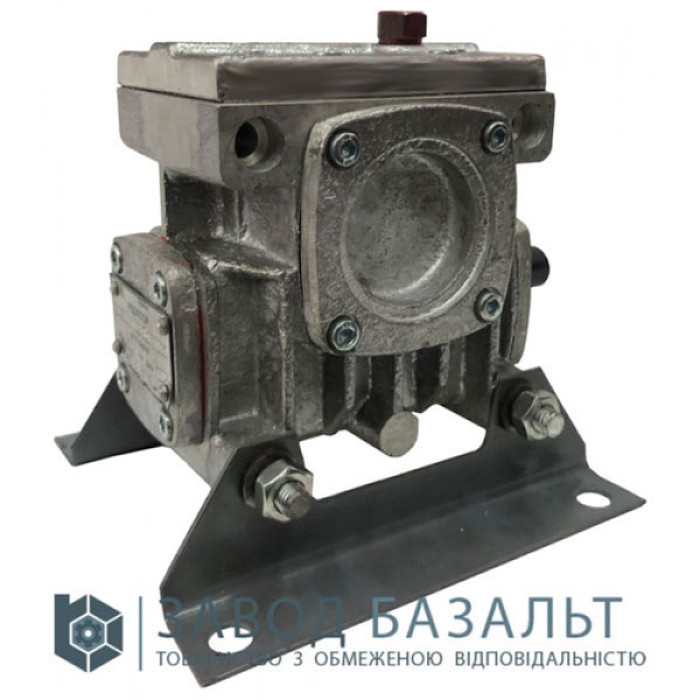

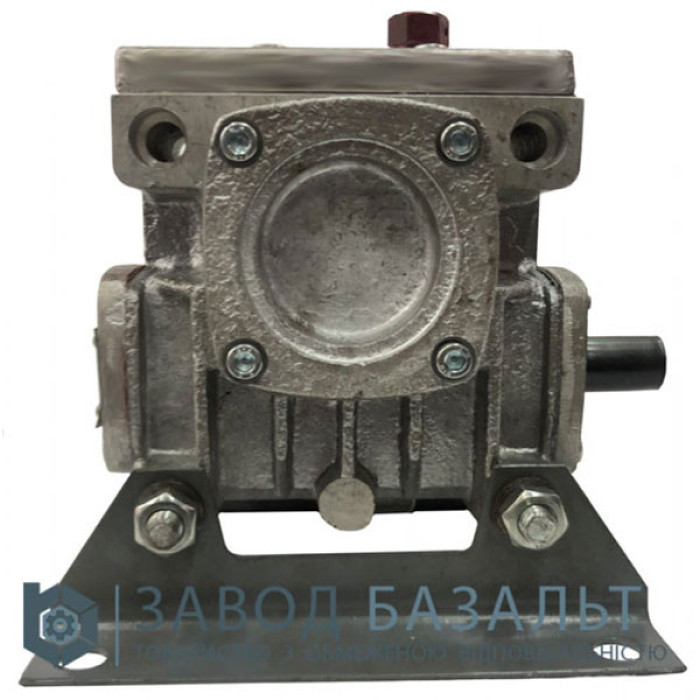

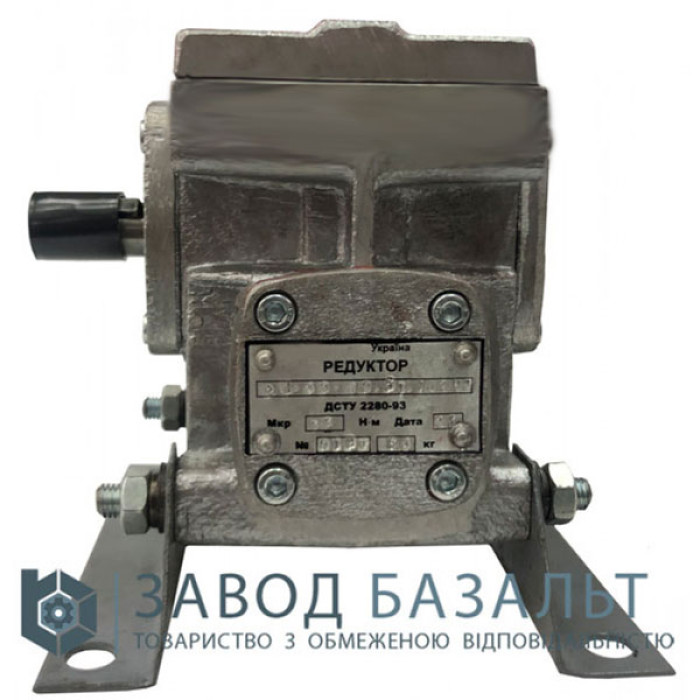

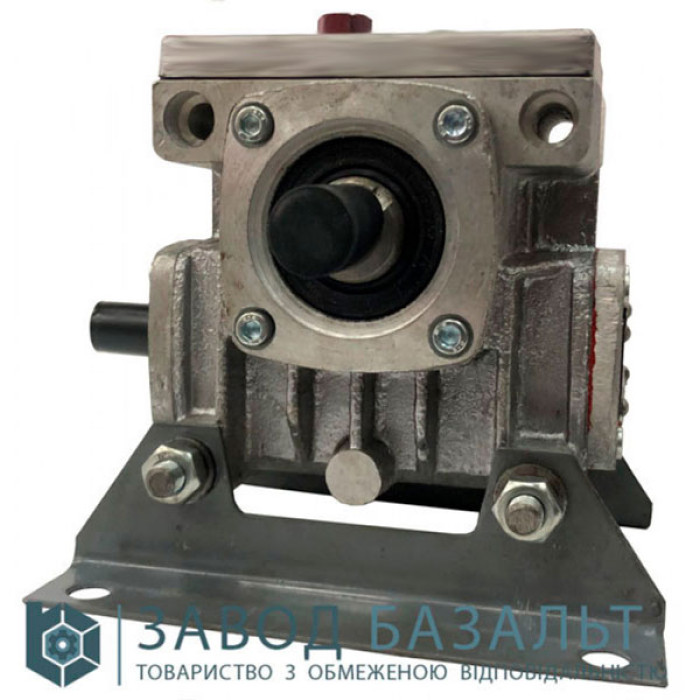

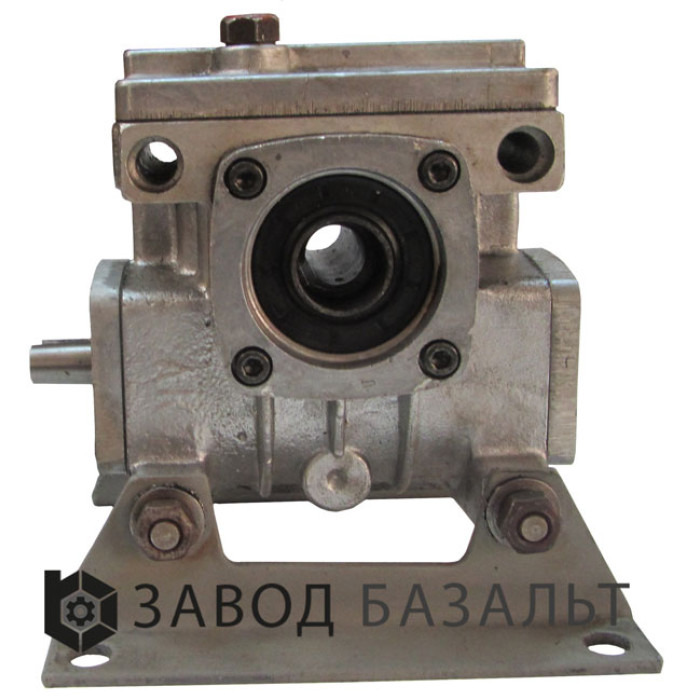

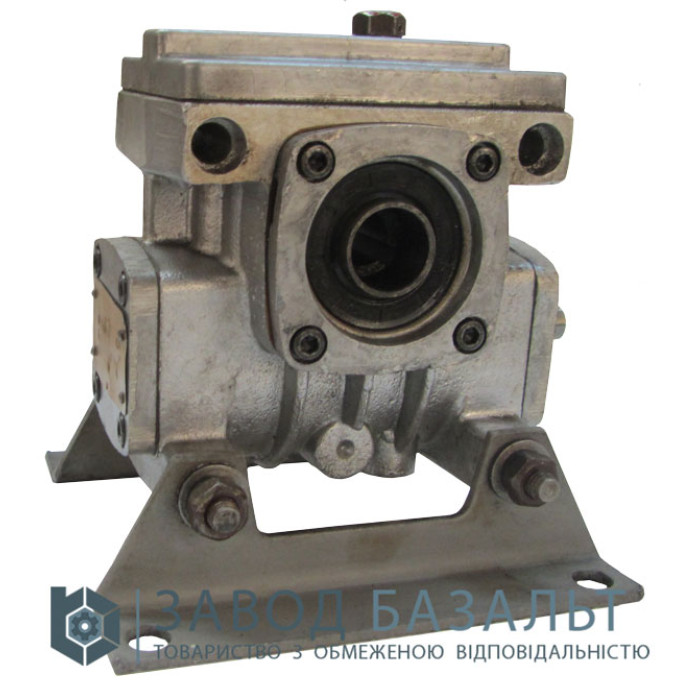

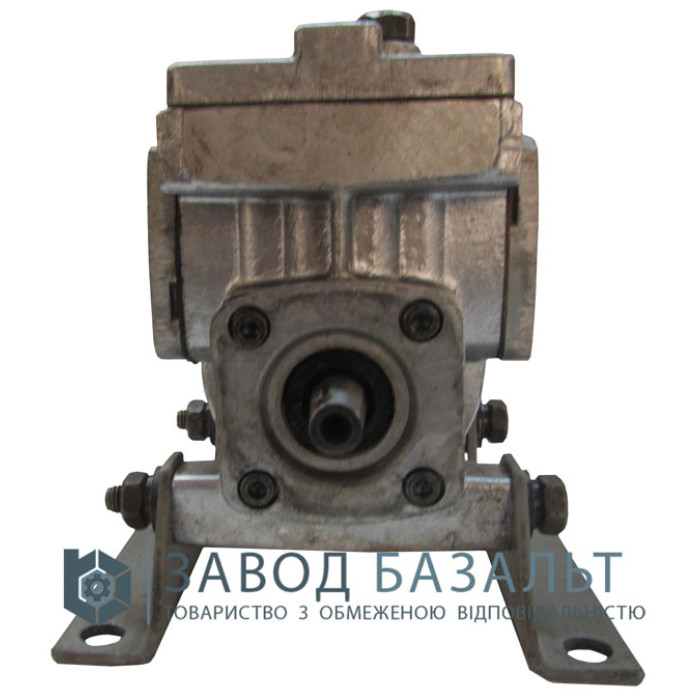

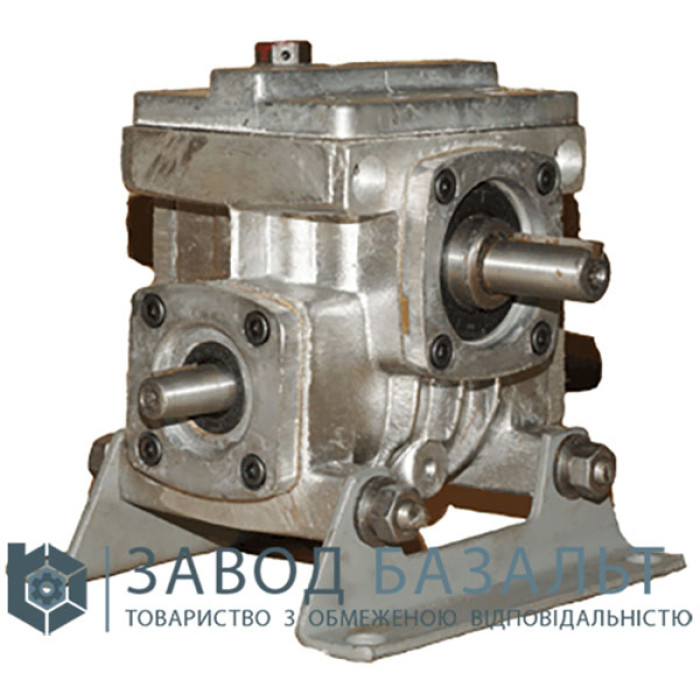

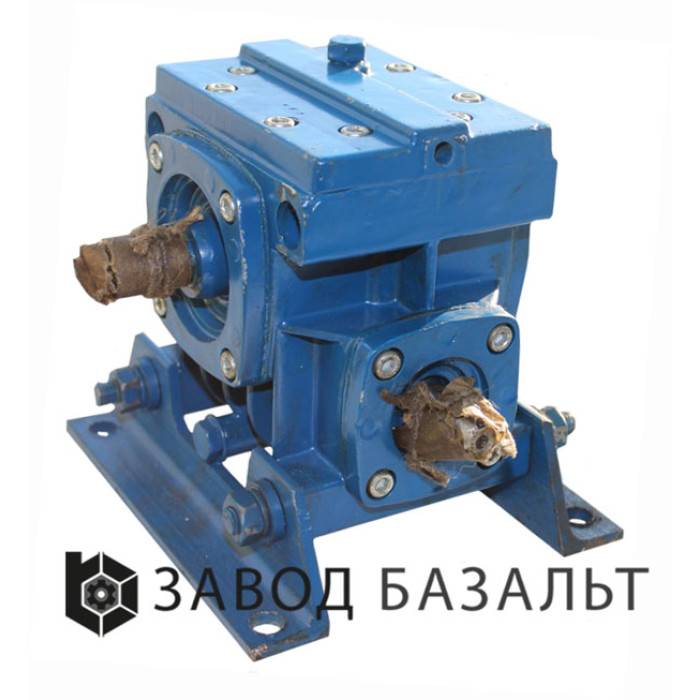

Черв'ячний одноступеневий редуктор 2Ч-40 з опорними лапами – один із найпоширеніших універсальних приводів, що застосовуються з двигунами робочих машин у промисловості, виробництві, сільському господарстві. Це один з найпростіших пристроїв та найдоступніший за вартістю.

Гарантія на черв'ячний одноступеневий редуктор становить 12 місяців.
Надаємо гарантійне та післягарантійне обслуговування наших редукторів.
Застосування редуктора 2Ч-40 можливе:

самостійно при підключенні до машин різних типів;
у складанні мотор-редуктора серії 2МЧ (одноступеневого) або МЧ2 (двоступеневого);
у ролі -і-тої ступені в системі 2-ступеневих механізмів лінії Ч2.

Техничні характеристики редуктора 2Ч-40 наведені в таблиці

Номінальне передавальне число i	Частота обертання вихідного валу, допустимі значення крутних моментів на вихідному валу, потужності на вхідному валу та к.к.д. при частоті обертання вхідного валу n₁, об/хв.												Допустиме консольне навантаження на вихідному валу, Н
	750				1000				1500
	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η	n₂, об/хв	_M2, Н·м	P₁, кВт	η
8	93,75	31	0,4	0,85	125	30	0,5	0,86	187,5	28	0,6	0,87	1500
10	75	31	0,3	0,83	100	30	0,4	0,83	150	28	0,5	0,85
12,5	60	28	0,2	0,81	80	27	0,3	0,82	120	26	0,4	0,83
16	46,88	31	0,2	0,77	62,5	31	0,3	0,79	93,75	30	0,4	0,81
20	37,5	31	0,2	0,72	50	31	0,2	0,74	75	30	0,3	0,76
25	30	29	0,1	0,7	40	29	0,2	0,71	60	28	0,2	0,73
31,5	23,8	37	0,1	0,65	31,7	37	0,2	0,67	47,8	36	0,3	0,7
40	18,75	34	0,1	0,58	25	34	0,1	0,6	37,5	33	0,2	0,63
50	15	32	0,1	0,54	20	32	0,1	0,57	30	31	0,2	0,6
63	11,9	28	0,1	0,52	15,87	28	0,1	0,54	23,8	26	0,1	0,58

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження постійне за значенням одного напрямку;
характер навантаження - плавне, без поштовхів та заїдання;
температура довкілля ± 20°С;
застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного редуктора 2Ч-40

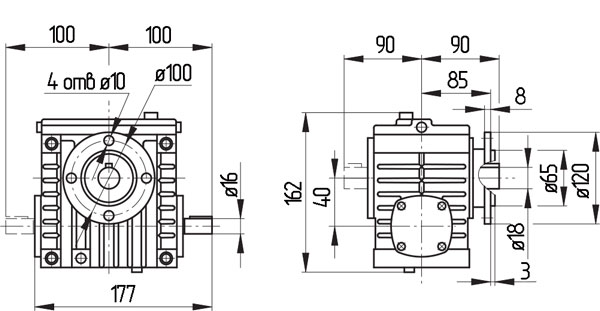

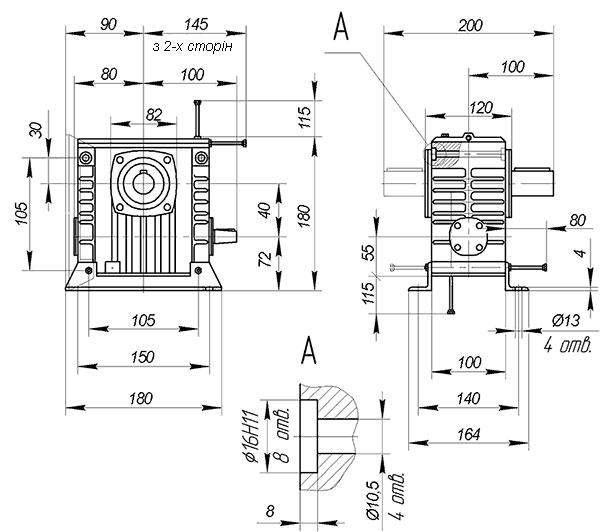

Габаритні та приєднувальні розміри редуктора 2Ч-40

Варіанти збирання редукторів 2Ч-40

Черв’ячний редуктор 2Ч-40 може монтуватися на опорних лапах або опорному фланці (навісне та насадне виконання). Кожен варіант може мати різне просторове розташування черв'ячної пари та валів.

	Варіанти збирання редукторів

Маса редуктора, кг	6,3	6,5	6
Маса лап с кріпленням, кг	0,9
	Варіанти розташування черв'ячної пари

Призначення редукторів 2Ч-40

Одноступеневий редуктор черв’ячний 2ч 40 є універсальним промисловим механізмом, головне завдання якого — зміна крутного моменту та зменшення частоти обертання у приводах різного обладнання. Завдяки своїй головній властивості — компактності в поєднанні з високою надійністю — цей вузол знайшов широке застосування в багатьох сферах:

Мала механізація та сільське господарство: комплектація бетонозмішувачів, невеликих кормозмішувачів, систем автоматичного поливу, а також приводних механізмів воріт і елеваторів.
Харчова та хімічна промисловість: дозатори, тістоміси, мішалки для рідин і конвеєрні стрічки легкої серії.
Підіймально-транспортне обладнання: лебідки, талі та підйомники з невеликим тяговим зусиллям.

Оптимальні габарити дають змогу без труднощів встановлювати черв’ячний редуктор 2ч 40 в умовах обмеженого простору, де використання великогабаритних циліндричних аналогів неможливе.

Паспортні характеристики

Перед тим як купити редуктор 2ч 40, необхідно звірити технічні параметри агрегату з вимогами вашої приводної системи. Завод Базальт випускає цю серію з суворим дотриманням стандартів якості.

Основні паспортні характеристики включають:

Міжосьова відстань: 40 мм (базовий габарит пристрою).
Номінальне передавальне відношення: варіюється в стандартному діапазоні від 8 до 80 (залежно від виконання черв’ячної пари).
Крутний момент на вихідному валу: номінальний показник становить від 14 до 25 Н·м (точні дані залежать від передавального числа та режиму роботи).
Допустиме радіальне навантаження: на тихохідному валу — до 1100 Н, на швидкохідному валу — до 250 Н.
Маса виробу: базова вага без урахування мастила становить лише 4,5–5 кг, що спрощує монтаж на полегшені металоконструкції.

Обслуговування підшипників

Стабільна робота та довговічність, якими відрізняється редуктор 2ч-40, безпосередньо залежать від правильного догляду за його внутрішніми вузлами. Підшипники опорних валів сприймають як радіальні, так і осьові навантаження, що виникають при зачепленні черв’ячної пари. Регламент їх обслуговування включає:

Контроль осьового люфту. З часом через природне зношування може збільшитися зазор у підшипниках. Його регулювання виконують за допомогою спеціальних металевих прокладок під кришками підшипників.
Перевірка температурного режиму. Нормальна робоча температура корпусу в зоні підшипників не повинна перевищувати +60…+70 °C. Різкий перегрів сигналізує про дефіцит мастила або надмірне затягування вузла.
Своєчасна заміна мастильних матеріалів. Під час заміни мастила в редукторі (перша заміна через 100 годин роботи, наступні — кожні 500–1000 годин) обов’язково промивайте підшипникові вузли від дрібнодисперсного металевого пилу.

Як купити вироби ЗАВОДУ БАЗАЛЬТ

Якщо вам необхідне якісне промислове обладнання з гарантією, найкращим рішенням буде звернутися безпосередньо до виробника. На редуктор 2ч 40 ціна на нашому сайті формується без посередницьких націнок, що дає змогу вам суттєво заощадити бюджет.

Щоб оформити замовлення, ви можете скористатися будь-яким зручним способом:

Зв’яжіться з відділом продажу Заводу Базальт за телефонами для індивідуальної консультації.
Надішліть технічні вимоги та реквізити вашої компанії на нашу електронну пошту для оперативного виставлення рахунку.

Ми гарантуємо сувору відповідність обладнання паспортним параметрам, швидке відвантаження зі складу та надійну доставку по всій території України.

Номінальне передатне число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63
Номінальна частота обертання вхідного вала
n1	750 об/хв; 1000 об/хв; 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	26—37 Нм
Маса
М	6 — 7,4 кг
Габарити
LBH (max)	180х200х180 мм
