Червя'чний мотор-редуктор МЧ-40 є важливою складовою багатьох промислових систем і має широке застосування в різних галузях промисловості, сільському господарстві та будивництві. Його висока ефективність, надійність та витривалість роблять його популярним вибором серед інженерів та технічних спеціалістів. МЧ-40 широко використовується в промислових системах для передачі потужності та керування обертанням, а також в якості привода різноманітних машин.
Мотор- редуктор МЧ-40 відзначається компактним дизайном, що робить його легким у встановленні та монтажі, має різні ступені редукції, що дозволяє адаптувати його до різних потреб і вимог потрібного обладнання.
Висока ефективність мотор-редуктора дозволяє знижувати витрати енергії та оптимізувати роботу системи в цілому.

Техничні характеристики мотор-редуктора МЧ-40 наведені в таблиці:

*Передатне число редуктора i*	*Частота обертання вхідного валу n₁, об/хв*	*Потужність двигуна, Р1,кВт*	η	*Тип двигуна*	*Крутний момент на вихідному валу M₂, Н·м*	*Частота обертання вихідного валу n₂, об/хв*	*Маса, m, кг*
8	1500	0,75	0,87	71В4	34	185	28
	1000	0,55	0,86	71В6	30	125	28
	750	0,37	0,85	80А8	31	90	30
10	1500	0,55	0,85	71А4	28	145	28
	1000	0,37	0,83	71А6	30	95	28
	750	0,37	0,83	80А8	31	71	30
12,5	1500	0,37	0,83	63В4	26	112	18
	1000	0,25	0,82	63В6	27	75	18
	750	0,25	0,81	71В8	28	56	28
16	1500	0,37	0,81	63В4	30	90	18
	1000	0,25	0,79	63В6	31	60	18
	750	0,25	0,77	71В8	31	45	28
20	1500	0,37	0,76	63В4	30	71	18
	1000	0,25	0,74	63В6	31	45	18
	750	0,25	0,72	71В8	31	35,5	28
25	1500	0,25	0,73	63А4	28	56	18
25	1000	0,18	0,71	63А6	29	35,5	18
31,5	1500	0,25	0,7	63А4	36	45	18
31,5	1000	0,18	0,67	63А6	37	28	18
40	1500	0,25	0,63	63А4	33	35,5	18
40	1000	0,18	0,60	63А6	34	25	18
50	1500	0,18	0,60	56В4	31	28	16
50	1000	0,18	0,57	63А6	32	18	18
63	1500	0,12	0,58	56А4	26	22,5	16

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження постійне за значенням одного напрямку;
характер навантаження - плавне, без поштовхів та заїдання;
температура довкілля ± 20°С;
застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації обладнання в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного мотор-редуктора МЧ-40

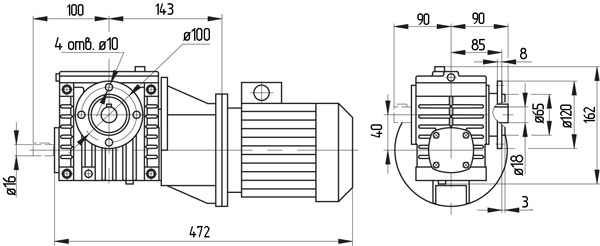

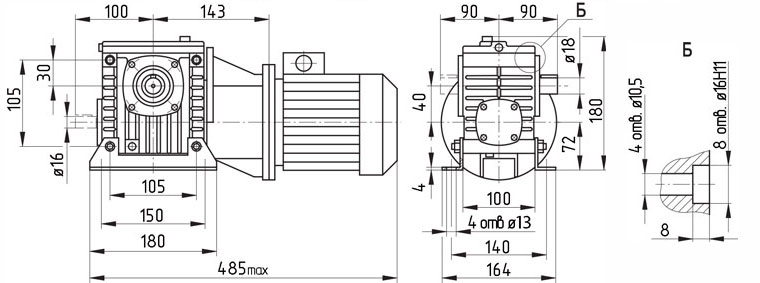

Габаритні та приєднувальні розміри мотор-редуктора МЧ-40

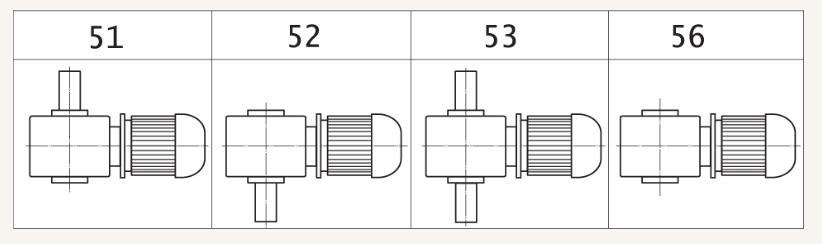

Варіанти збирання черв'ячних мотор-редукторів МЧ-40

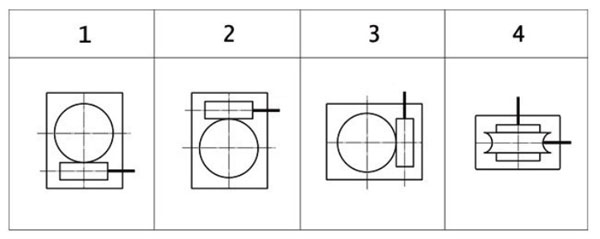

Варіанти розташування черв'ячної пари

Номінальне передатне число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63
Номінальна частота обертання вихідного вала
n2	18 - 185 об/хв
Номінальна частота обертання вхідного вала
n1	750, 1000, 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	27 - 37 Нм
Потужність двигуна
Р1	0,12 - 0,75 кВт
Рекомендовані електродвигуни
56А4	Потужність 0,12 кВт
56В4	Потужність 0,18 кВт
63А6	Потужність 0,18 кВт
63А4	Потужність 0,25 кВт
63В6	Потужність 0,25 кВт
71В8	Потужність 0,25 кВт
63В4	Потужність 0,37 кВт
71А6	Потужність 0,37 кВт
80А8	Потужність 0,37 кВт
71А4	Потужність 0,55 кВт
71В6	Потужність 0,55 кВт
71В4	Потужність 0,75 кВт
Габарити
LBH (max)	485164180 мм
