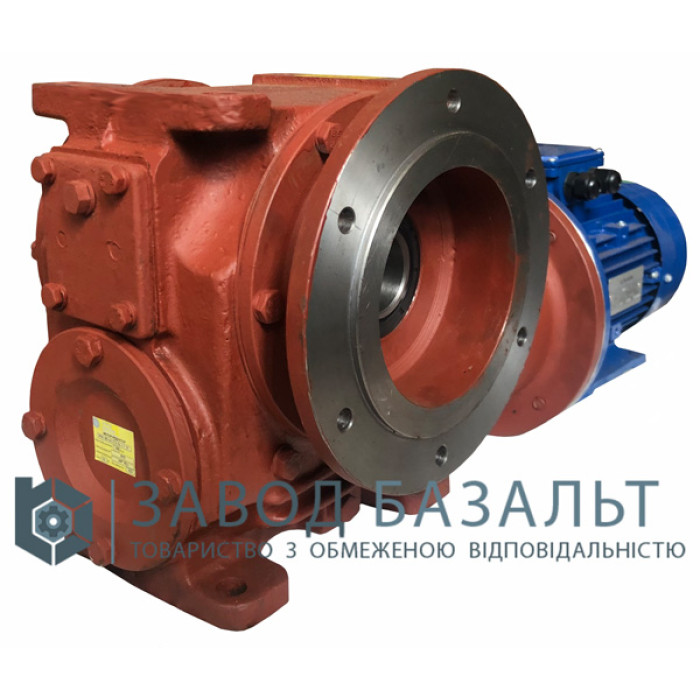

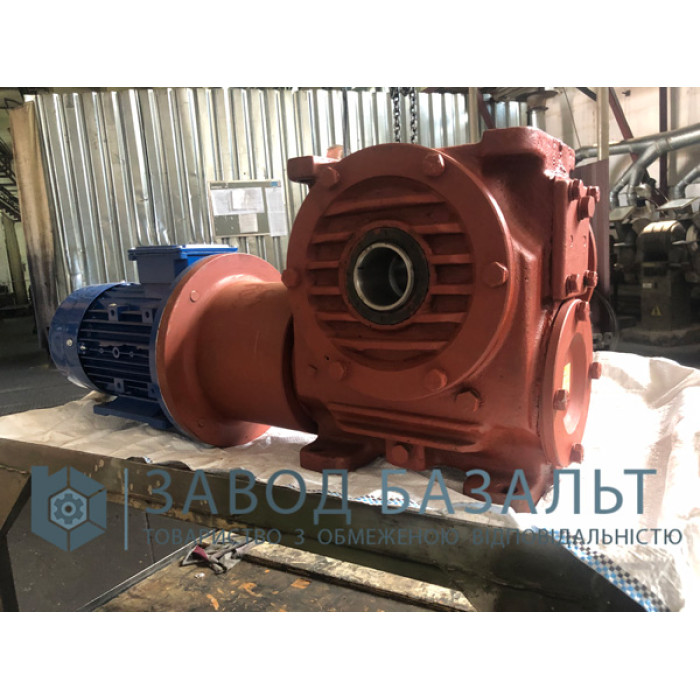

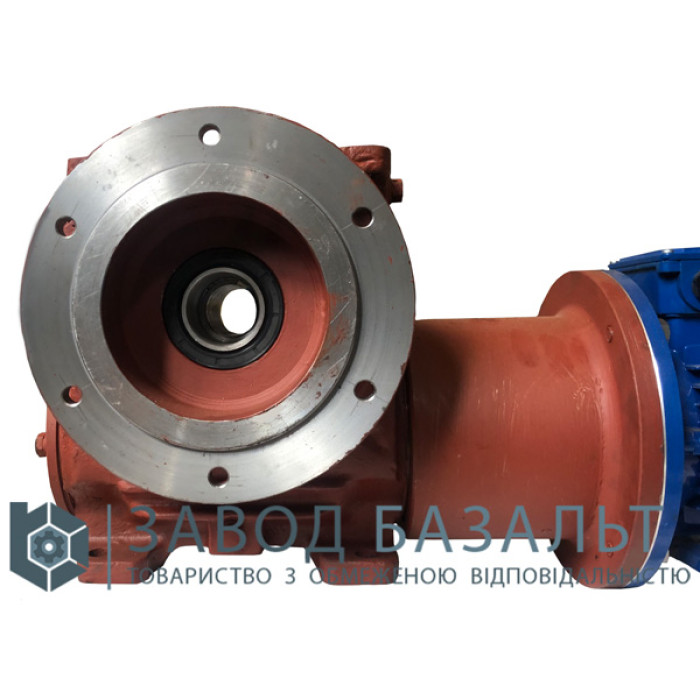

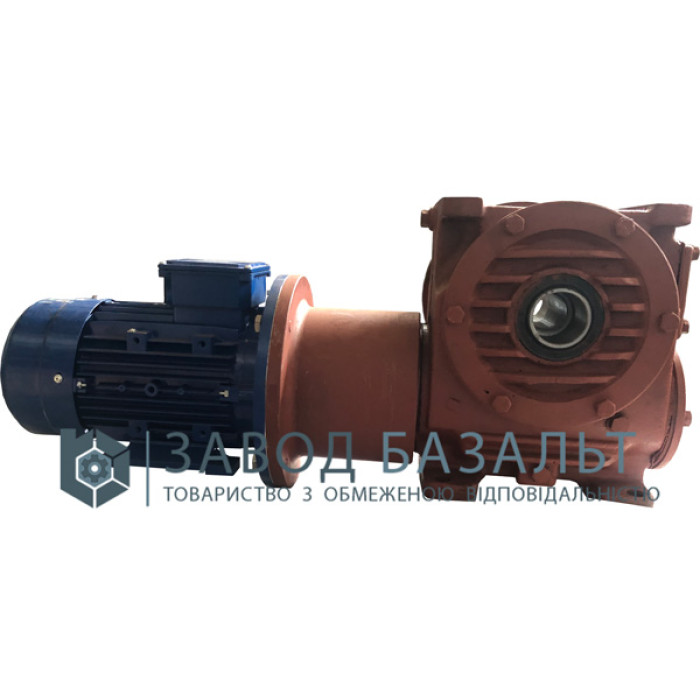

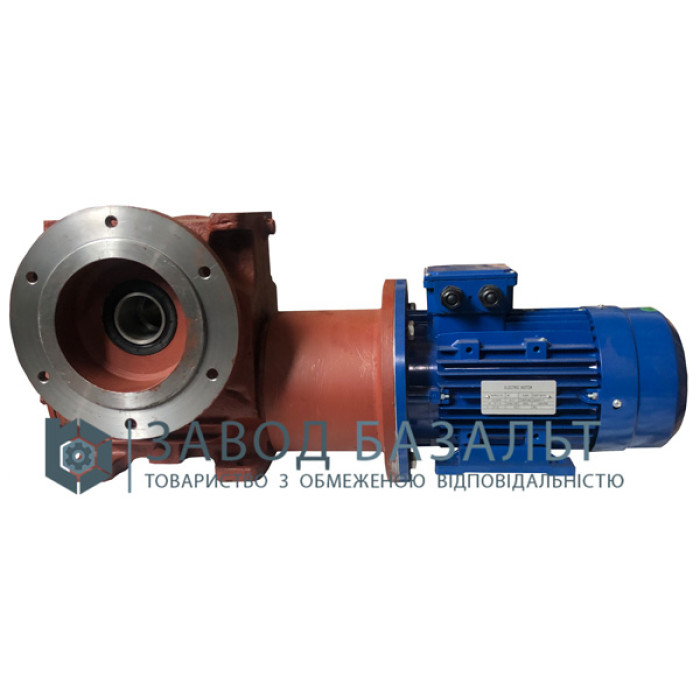

Червя'чний мотор-редуктор МЧ-100 є важливою складовою багатьох промислових систем і має широке застосування в різних галузях промисловості, сільському господарстві та будивництві. Його висока ефективність, надійність та витривалість роблять його популярним вибором серед інженерів та технічних спеціалістів. МЧ-100 широко використовується в промислових системах для передачі потужності та керування обертанням, а також в якості привода різноманітних машин.
Мотор- редуктор МЧ-100 відзначається компактним дизайном, що робить його легким у встановленні та монтажі, має різні ступені редукції, що дозволяє адаптувати його до різних потреб і вимог потрібного обладнання.
Висока ефективність мотор-редуктора дозволяє знижувати витрати енергії та оптимізувати роботу системи в цілому.

Техничні характеристики мотор-редуктора МЧ-100 наведені в таблиці:

*Передатне число редуктора i*	*Частота обертання вхідного валу n₁, об/хв*	*Потужність двигуна, Р1,кВт*	η	*Тип двигуна*	*Крутний момент на вихідному валу M₂, Н·м*	*Частота обертання вихідного валу n₂, об/хв*	*Маса, m, кг*
8	1500	11	0,92	132M4	387	185	170
	1000	7,5	0,91	132M6	462	125	170
	750	5,5	0,90	132M8	515	90	170
10	1500	7,5	0,91	132S4	375	145	151
	1000	5,5	0,90	132S6	450	95	130
	750	5,5	0,89	132M8	500	71	170
12,5	1500	5,5	0,90	112M4	387	112	130
	1000	4,0	0,90	112MВ6	462	75	130
	750	4,0	0,88	132S8	551	56	151
16	1500	5,5	0,88	112М4	387	90	130
	1000	4,0	0,86	112МВ6	450	60	130
	750	3,0	0,85	112MВ8	500	45	130
20	1500	4,0	0,86	100L4	375	71	110
	1000	3,0	0,84	112МА6	437	45	130
	750	2,2	0,81	112МА8	487	35,5	130
25	1500	3,0	0,85	100S4	375	56	112
	1000	2,2	0,83	100L6	437	35,5	110
	750	2,2	0,80	112МА8	475	28	130
31,5	1500	3,0	0,79	100S4	412	45	112
	1000	2,2	0,75	100L6	475	28	110
	750	2,2	0,74	112МА8	515	22,5	130
40	1500	2,2	0,75	90L4	387	35,5	101
	1000	1,5	0,72	90L6	437	25	101
	750	1,5	0,70	100L8	475	16	110
50	1500	2,2	0,74	90L4	387	28	101
	1000	1,5	0,71	90L6	437	18	101
	750	1,1	0,69	90LB8	475	12,5	101
63	1500	1,5	0,66	80B4	315	22,5	91
	1000	1,1	0,63	80B6	345	16	91
	750	0,75	0,60	90LА8	375	12,5	101
80	1500	1,1	0,65	80А4	300	16	89
	1000	0,75	0,60	80А6	335	12,5	89
	750	0,75	0,58	80B8	355	9	91

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження постійне за значенням одного напрямку;
характер навантаження - плавне, без поштовхів та заїдання;
температура довкілля ± 20°С;
застосування синтетичної олії Трансол-100 для змащування редуктора.

При експлуатації обладнання в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору черв’ячного мотор-редуктора МЧ-100

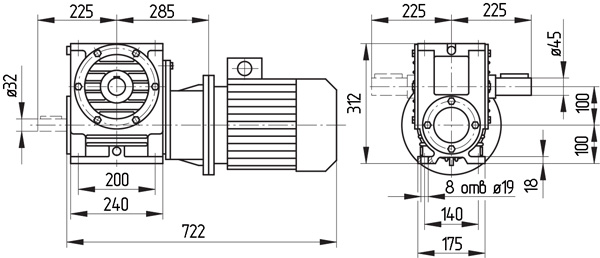

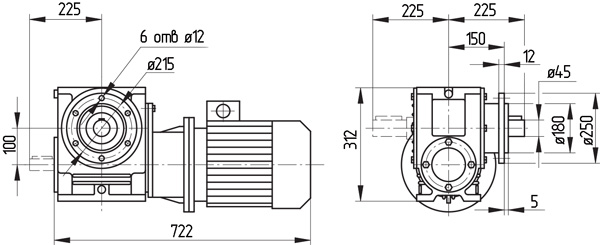

Габаритні та приєднувальні розміри мотор-редуктора МЧ-100

Варіанти збирання черв'ячних мотор-редукторів МЧ-100

Варіанти розташування черв'ячної пари

Номінальне передатне число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80
Номінальна частота обертання вихідного вала
n2	9 - 185 об/хв
Номінальна частота обертання вхідного вала
n1	750, 1000, 1500 об/хв
Номінальний крутний момент на вихідному валу
М2	300 - 515 Нм
Потужність двигуна
Р1	1,1 - 15 кВт
Рекомендовані електродвигуни
80В8	Потужність 0,75 кВт
80А6	Потужність 0,75 кВт
90LA8	Потужність 0,75 кВт
80А4	Потужність 1,1 кВт
80В6	Потужність 1,1 кВт
90LB8	Потужність 1,1 кВт
80В4	Потужність 1,5 кВт
90L6	Потужність 1,5 кВт
100L8	Потужність 1,5 кВт
90L4	Потужність 2,2 кВт
100L6	Потужність 2,2 кВт
112МА8	Потужність 2,2 кВт
100S4	Потужність 3,0 кВт
112МА6	Потужність 3,0 кВт
112МВ8	Потужність 3,0 кВт
100L4	Потужність 4,0 кВт
112МВ6	Потужність 4,0 кВт
132S8	Потужність 4,0 кВт
112М4	Потужність 5,5 кВт
132S6	Потужність 5,5 кВт
132M8	Потужність 5,5 кВт
132S4	Потужність 7,5 кВт
132M6	Потужність 7,5 кВт
132M4	Потужність 11 кВт
Габарити
LBH (max)	722450312 мм
