Мотор-редуктор МЦ2С-125 – это промышленный привод, совмещающий электродвигатель и двухступенчатый цилиндрический редуктор в едином компактном корпусе. Такое конструктивное решение обеспечивает эффективную передачу крутящего момента, снижение скорости вращения и стабильную работу оборудования в разных отраслях промышленности.

МЦ2С-125 широко используется там, где требуется надежность, выносливость и непрерывная работа механизмов. Благодаря оптимальному сочетанию производительности и ресурса этот мотор-редуктор является одним из самых популярных решений для промышленных приводов.
Гарантия на двухступенчатый цилиндрический мотор-редуктор составляет 12 месяцев.
Предоставляем гарантийное и послегарантийное обслуживание редукторов.
На складе постоянное наличие запасных частей, что позволяет в сжатые сроки отремонтировать редуктор.

ОБЩИЕ СВЕДЕНИЯ МОТОР-РЕДУКТОРОВ МЦ2С-125

В таблице приведены основные технические характеристики для мотор-редуктора типоразмера МЦ2С-125

Номинальная частота вращения выходного вала n 2, об/мин Номинальный крутящий момент на выходном валу М 2 , Нм Допустимая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала F 2 , H Коэффициент полезного действия η,%, не
менее		 Масса М, кг,
не более		 Електродвигатель
Тип Мощность, кВт

28

 935 7700 79 114 112МА6 3,0
1245 8800 80 120 112МВ6 4,0

31,5

 870 7400 79 114 112МA6 3,0
1160 8500 80 120 112МВ6 4,0

35,5

 975 7800 80 120 112МВ6 4,0
1340 9200 82 147 132S6 5,5
40 910 7500 80 120 112МВ6 4,0
1250 8800 82 147 132S6 5,5
45 780 7000 80 120 112МВ6 4,0
1120 8400 83 120 112М4 5,5
50 735 6800 80 120 112МВ6 4,0
1045 8100 83 120 112М4 5,5

56

 880 7400 83 120 112М4 5,5
1200 8700 85 151 132S4 7,5
63 830 7300 82 147 132S6 5,5
1160 8500 83 167 132М6 7,5
71 960 7800 85 161 132S4 7,5
1410 9400 86 167 132М4 11,0
80 900 7500 85 161 132S4 7,5
1325 9100 86 167 132М4 11,0
90 775 7000 85 161 132S4 7,5
1140 8500 86 167  132М4  11,0
100 1040 8100 86 167 132М4 11,0
1410 9400 86 210 160S4 15,0
112 895 7500 86 167 132М4 11,0
1210 8700 86 210 160S4 15,0
125 815 7100 86 167 132М4 11,0
1105 8300 86 210 160S4 15,0
140 940 7700 86 210 160S4 15,0
1165 8600 87 230 160М4 18,5
160 865 7400 86 210 160S4 15,0
1070 8200 87 230 160М4 18,5
180 760 6900 86 210 160S4 15,0
940 7700 87 230 160М4 18,5

Данные характеристики рассчитаны при следующих условиях эксплуатации:

  • работа 8 часов в сутки;
  • нагрузка не меняется по значению одного направления;
  • характер нагрузки – плавная, без толчков и заедания;
  • температура окружающей среды ±20°С;
  • применение трансмиссионной смазки ТСп-10 для смазывания мотор-редуктора.

При использовании мотор-редуктора в других условиях и режимах эксплуатации рекомендуем обратиться к нашим специалистам для правильного подбора мотор-редуктора МЦ2С-125.
На мотор-редукторы типа МЦ2С устанавливаем двигатели частотой 50 Гц и напряжением 220В или 380В.
По Вашему желанию есть возможность установить двигатели специального назначения (взрывозащитные или со встроенным тормозом).

Габаритные и присоединительные размеры мотор-редуктора МЦ2С-125

Исполнение на лапах
Исполнение на фланце

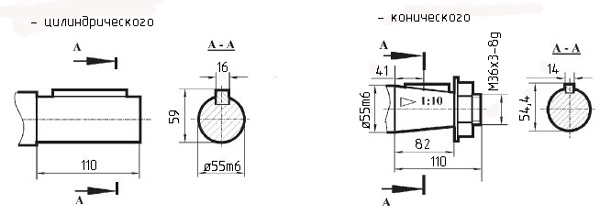

Присоединительные размеры валов мотор-редуктора МЦ2С-125

Конструктивное исполнение мотор-редуктора МЦ2С-125 по способу монтажа

Варианты монтажа мотор-редуктора МЦ2С-125 на лапах
Варианты монтажа мотор-редуктора МЦ2С-125 на фланце

Расшифровка обозначения

Для корректного подбора привода необходимо понимать структуру маркировки. Стандартная запись мотор-редуктор МЦ2С-125-45-5,5-G110-Ц-У3 расшифровывается следующим образом:

  • МЦ2С – тип мотор-редуктора;
  • 125 – межосевое расстояние, мм;
  • 45 – номинальная частота вращения выходного вала, об/мин;
  • 5,5 – мощность электродвигателя, кВт;
  • G110 – конструктивное исполнение по способу монтажа;
  • Ц – конструктивное выполнение выходного вала;
  • У3 – климатическое исполнение и категория согласно ГОСТ 15150 – 69.
Номинальная частота вращения выходного вала
n2 28-180 об/мин
Номинальный крутящий момент на выходном валу
М2 735-1410 Нм
Рекомендованные электродвигатели
112МА6 Мощность 3,0 кВт
112МВ6 Мощность 4,0 кВт
112М4 Мощность 5,5 кВт
132S6 Мощность 5,5 кВт
132S4 Мощность 7,5 кВт
132M6 Мощность 7,5 кВт
132M4 Мощность 11,0 кВт
160S4 Мощность 15,0 кВт
160М4 Мощность 18,5 кВт
Масса
М 114-230 кг
Габариты
L*B*H (max) 740-1030*335-360*450-530
