Планетарный мотор-редуктор типа 3МПМ-80 предназначен для передачи крутящего момента от двигателя к приводу машин, механизмов и оборудования.
Гарантия на планетарный мотор-редуктор составляет 24 месяца.
Предоставляем гарантийное и послегарантийное обслуживание редукторов.
На складе постоянное наличие запасных частей, что позволяет в сжатые сроки отремонтировать редуктор.

ОБЩИЕ СВЕДЕНИЯ МОТОР-РЕДУКТОРОВ 3МПМ-80(3МП-80)

Мотор-редукторы типа 3МПМ-80 (3МП-80) иготовляются одно-, двух- та трехступенчатыми.

Возможно изготовление мотор-редукторов з повышенными оборотами на выходе – 335 та 450 об/хв.

В таблице приведены основные технические характеристики для мотор-редуктора типорозмера 3МПМ-80

Данные характеристики расчитаны для следующих условий эксплуатации:

• работа 8 часов в сутки;
• нагрузка постоянная по значению одного направления;
• характер нагрузки - плавная, без толчков и заедания;
• температура окружающей среды ±20°С;
• применение синтетического масла Трансол-200 для смазки мотор-редуктора.

При использовании мотор-редуктора в других условиях и режимах эксплуатации советуем обратиться к нашим специалистам для правильного подбора мотор-редуктора 3МПМ-80 (3МП-80)

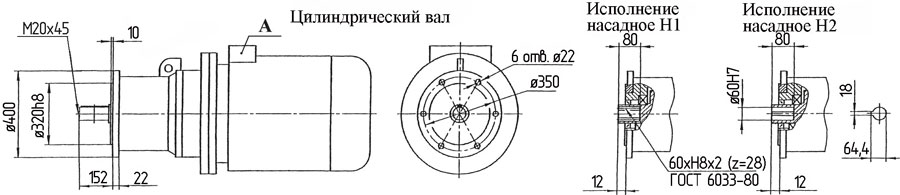

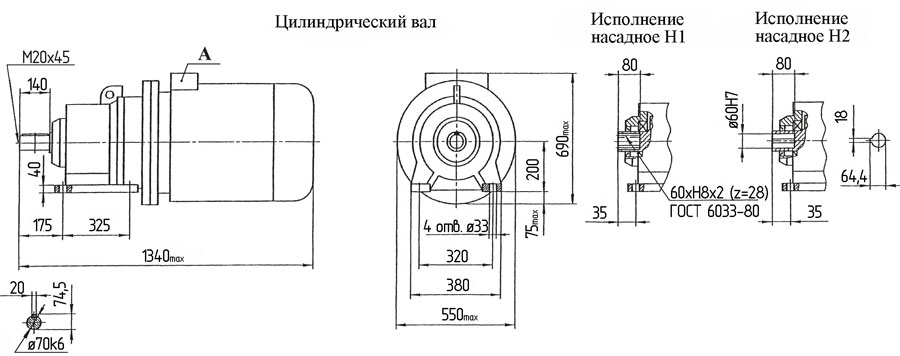

Габаритные и присоединительные размеры мотор-редуктора 3МПМ-80 (3МП-80)

На планетарные мотор-редукторы типа 3МПМ (3МП) устанавливаем двигатели частотой 50 Гц и напряжением 220В или 380В.

По Вашему желанию имеем возможность устанавливать двигатель специального назначения (взрывозащищенные или со встроенным тормозом).

Конструктивное исполнение мотор-редуктора 3МПМ-80 (3МП-80)  по способу монтажа

Назначение редукторов 3мпм-80

Мотор редуктор 3мпм 80 представляет собой один из самых мощных агрегатов в линейке планетарных приводов общемашиностроительного применения. Цифра «80» в маркировке указывает на радиус расположения осей сателлитов в миллиметрах, что предопределяет его способность передавать внушительные значения крутящего момента — до 3100 Нм в зависимости от исполнения.

Данный типоразмер является критическим узлом в тяжелом промышленном оборудовании. Основное назначение 3мпм 80 — преобразование высокой угловой скорости электродвигателя в низкую частоту вращения выходного вала при сохранении максимального КПД (до 97%).

Основные сферы эксплуатации:

• Тяжелое машиностроение: приводы крупногабаритных бетоносмесителей, растворонасосов и дозаторов;
• Горно-обогатительная отрасль: приводные механизмы конвейерных линий, шнековых транспортеров и элеваторов;
• Химическая промышленность: промышленные миксеры и гомогенизаторы для перемешивания сверхвязких сред;
• Сельское хозяйство: мощные кормораздатчики и системы переработки зерновых культур.

Соосная компоновка и высокая удельная мощность позволяют интегрировать этот редуктор в системы, где габариты червячных или цилиндрических аналогов были бы неприемлемы.

Принцип работы

В основе работы агрегата лежит планетарная передача, реализующая принцип распределения нагрузки между несколькими точками зацепления. В отличие от стандартных передач, в мотор редукторе планетарном 3мпм 80 мощность распределяется на три (или более) сателлита, что позволяет существенно снизить удельное давление на каждый зуб и увеличить ресурс механизма.

Кинематическая схема процесса:

1. Моторная шестерня, установленная на валу двигателя, передает вращение на сателлиты.
2. Сателлиты, удерживаемые водилом, обкатываются по внутренней стороне неподвижного венца корпуса.
3. Водило, являясь жесткой связью между осями сателлитов, суммирует усилие и передает его на выходной вал.

Такая схема обеспечивает исключительную жесткость на кручение и плавность хода, что минимизирует динамические нагрузки на подшипниковые узлы при пусках под нагрузкой.

Подготовка редуктора к работе

Для обеспечения паспортного ресурса 3мпм 80 (который при правильном уходе превышает 10 лет), инженерный регламент ввода в эксплуатацию должен соблюдаться неукоснительно:

1. Расконсервация. Очистка выступающих частей валов от антикоррозийного покрытия. Проверка затяжки всех резьбовых соединений.
2. Монтаж. Установка агрегата на жесткую, идеально ровную фундаментную плиту. Малейший перекос при монтаже «на лапах» или «на фланце» приведет к возникновению паразитных вибраций, разрушающих посадочные места подшипников.
3. Смазочная система. Для смазывания зубчатых колес и подшипников применяется полужидкая смазка "Трансол - 200". Также допускается применение трансмиссионных смазок вязкостью 10 - 15 мм²/с при 100^оС (ТАn - 15В, ТСn - 10, ТСn – 14,5). Мотор-редукторы поставляются заправленными маслом, а редукторные части – без масла, но с дополнительной канистрой необходимого количества масла для дальнейшей заправки редуктора после монтажа с двигателем.
4. Сапун. Обязательная установка пробки-отдушины (сапуна) взамен транспортировочной заглушки. Это предотвращает избыточное давление паров масла, которое может привести к выдавливанию манжет.
5. Обкатка. Проведение пробного пуска без нагрузки в течение 30 минут, после чего следует кратковременная работа под 50%-й нагрузкой.

Преимущества редукторов 3МПМ-80 ЗАВОДА БАЗАЛЬТ

Продукция ЗАВОДА БАЗАЛЬТ выделяется на рынке благодаря проведенной глубокой модернизации конструктивных узлов. Решив купить редуктор 3мп 80 нашего производства, вы получаете оборудование с рядом инженерных преимуществ:

• Точная шлифовка зубчатых пар. Мы внедрили финишное шлифование зубьев после термообработки (цементации). Это снизило уровень шума на 10-15% и практически исключило износ в период притирки.
• Модернизированное литье корпуса. Корпуса от ЗАВОДА БАЗАЛЬТ обладают усиленными ребрами жесткости в зонах максимального напряжения, что исключает деформацию корпуса при экстремальных ударных нагрузках.
• Использование высококачественных уплотнений. Мы применяем двухкромочные манжеты с пылезащитой, устойчивые к температурному воздействию. Это полностью решает проблему утечки масла через выходной вал, характерную для бюджетных моделей.
• Повышенная точность водила. Оси сателлитов устанавливаются с допуском в микроны на ЧПУ-центрах, что гарантирует идеальное распределение момента между шестернями и отсутствие перекосов, ведущих к «слизыванию» зубьев.
• Энергоэффективность. Благодаря снижению внутренних потерь на трение, наши редукторы позволяют экономить до 5% электроэнергии по сравнению со старыми сериями.

Заказывая 3мпм 80 напрямую у ЗАВОДА БАЗАЛЬТ, вы получаете не просто агрегат, а надежное инженерное решение, подкрепленное официальной гарантией и полным циклом послегарантийного обслуживания. Мы предлагаем комплектацию двигателями любого класса защиты и различные варианты исполнения выходного вала под ваши производственные задачи.
