Планетарный мотор-редуктор типа 3МПМ-63 предназначен для передачи крутящего момента от двигателя к приводу машин, механизмов и оборудования.
Гарантия на планетарный мотор-редуктор составляет 24 месяца.
Предоставляем гарантийное и послегарантийное обслуживание редукторов.
На складе постоянное наличие запасных частей, что позволяет в сжатые сроки отремонтировать редуктор.

ОБЩИЕ СВЕДЕНИЯ МОТОР-РЕДУКТОРОВ 3МПМ-63 (3МП-63)

Мотор-редукторы типа 3МПМ-63 (3МП-63) изготавливаются одно-, двух- и трехступенчатые.

Возможно производство мотор-редукторов с повышенными оборотами на выходе – 335 и 450 об/мин.

В таблице приведены основные технические характеристики для мотор-редуктора типоразмера 3МПМ-63

Данные характеристики рассчитаны для следующих условий эксплуатации:

• работа 8 часов в сутки;
• нагрузка не меняется по значению одного направления;
• характер нагрузки – плавная, без толчков и заедания;
• температура окружающей среды ±20°С;
• применение синтетического масла Трансол-200 для смазки мотор-редуктора.

При использовании мотор-редуктора в других условиях и режимах эксплуатации рекомендуем обратиться к нашим специалистам для правильного подбора мотор-редуктора 3МПМ-63 (3МП-63)

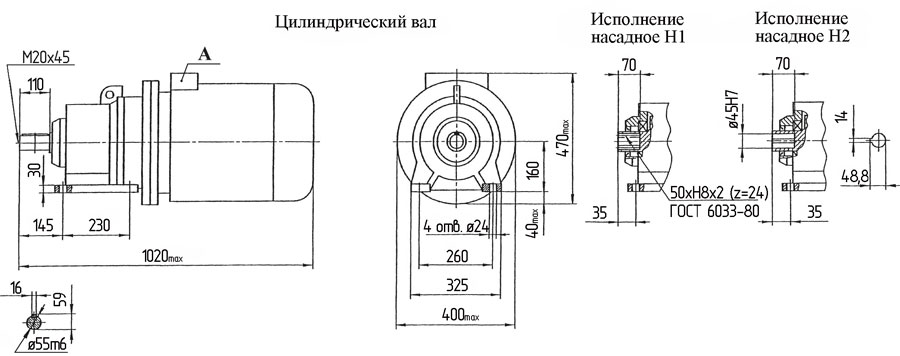

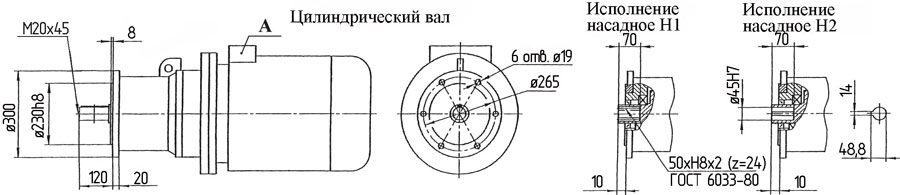

Габаритные и подсоединительные размеры мотор-редуктора 3МПМ-63 (3МП-63)

Примечание: Ось клеммной коробки А электродвигателя может быть развернута относительно вертикальной оси на угол 45⁰ max

На планетарные мотор-редукторы типа 3МПМ (3МП) устанавливаем двигатели частотой 50 Гц и напряжением 220 или 380В.

По Вашему желанию есть возможность установить двигатели специального назначения (взрывозащитные или со встроенным тормозом).

Конструктивное исполнение мотор-редуктора 3МПМ-63 (3МП-63) по способу монтажа

Назначение редукторов 3мпм-63

Мотор-редуктор 3мпм 63 — это один из наиболее мощных и востребованных агрегатов в линейке планетарных приводов общемашиностроительного применения. С инженерной точки зрения, число «63» в маркировке определяет радиус расположения осей сателлитов (в мм), что напрямую коррелирует с его способностью транслировать значительные крутящие моменты (до 1900 Нм в зависимости от передаточного числа).

Основное назначение редуктора 3мпм 63 заключается в преобразовании высокой угловой скорости электродвигателя в низкую частоту вращения выходного вала с сопутствующим увеличением тягового усилия. Благодаря высокой удельной мощности, эти агрегаты являются узловыми элементами в приводах:

• тяжелых промышленных мешалок и гомогенизаторов для вязких сред;
• магистральных ленточных конвейеров и цепных транспортеров;
• оборудования для горно-обогатительной и химической промышленности;
• крупногабаритных бетоносмесителей и дозаторов строительных смесей.

Компактность планетарной передачи при соосном исполнении валов позволяет интегрировать привод в системы, где использование цилиндрических редукторов невозможно из-за дефицита монтажного пространства.

Принцип работы

В основе работы мотор-редуктора 3мпм 63 лежит планетарная передача, которая реализует принцип деления мощности между несколькими зубчатыми зацеплениями (сателлитами). Это ключевое отличие от однопоточных передач, позволяющее достичь исключительной жесткости конструкции.

Процесс передачи момента происходит по следующей схеме:

1. Электродвигатель передает вращение на моторную шестерню, расположенную в центре.
2. Моторная шестерня входит в зацепление с тремя (или более) сателлитами, которые закреплены на подвижном элементе — водиле.
3. Сателлиты одновременно вращаются вокруг своей оси и обкатываются по внутренней стороне неподвижного зубчатого венца корпуса.
4. Водило, воспринимая суммарное усилие от всех сателлитов, вращает выходной вал агрегата.

Такая кинематика обеспечивает КПД на уровне 97%, минимизирует удельное давление на каждый зуб и гарантирует плавность хода даже при ударных нагрузках.

Подготовка редуктора к работе

Важно зафиксировать: ресурс редуктора 3мпм 63 на 70% зависит от корректности первичного ввода в эксплуатацию. Перед запуском необходимо выполнить следующий регламент:

1. Монтажная площадка: Убедитесь, что поверхность для установки идеально ровная. Перекос при затяжке болтов может вызвать деформацию корпуса и быстрый износ подшипников.
2. Удаление консервации: Очистите выступающие части валов от антикоррозийного состава.
3. Заливка масла. Мотор-редукторы поставляются заправленными маслом Трансол-200, а редукторные части – без масла, но с дополнительной канистрой необходимого количества масла для дальнейшей заправки редуктора после монтажа с двигателем.
4. Проверка сапуна: Обязательно замените транспортировочную пробку на пробку-отдушину (сапун), чтобы выровнять давление внутри картера при нагреве и избежать выдавливания манжет.
5. Пробный пуск: Первый запуск производится без нагрузки в течение 15–20 минут для равномерного распределения смазки по всем узлам трения.

Преимущества редукторов 3МП-63 ЗАВОДА БАЗАЛЬТ

Продукция ЗАВОДА БАЗАЛЬТ проходит цикл модернизации, который решает фундаментальные проблемы бюджетных аналогов. Если вы решите купить редуктор 3мпм 63 нашего производства, вы получите агрегат со следующими инженерными улучшениями:

• Модернизированное водило. Мы применяем технологию сборного усиленного водила с последующей обработкой посадочных мест под оси сателлитов. Это гарантирует идеальную геометрию и отсутствие перекосов в зацеплении.
• Термическая обработка «зуб-в-зуб». Все шестерни проходят процесс азотирования или цементации с последующей шлифовкой профиля. Это снижает шумовые характеристики на 10-12 дБ и повышает износостойкость в 1.8 раза по сравнению с деталями, прошедшими только ТВЧ-закалку.
• Усиленные подшипниковые узлы: Применение подшипников повышенного класса точности позволяет нашим агрегатам работать в условиях радиальных нагрузок, на 20% превышающих паспортные данные конкурентов.
• Система Double-Seal. Использование двухкромочных манжет от ведущих производителей полностью исключает течь масла, что является критичным при использовании редуктора в пищевой или фармацевтической промышленности.

Эти изменения делают наш мотор редуктор 3мпм 63 более долговечным и приспособленным к сложным климатическим условиям эксплуатации.

Как купить редуктор 3мпм 63

Для того чтобы правильно подобрать и купить редуктор 3мпм 63, инженеру необходимо предоставить параметры крутящего момента, частоты вращения выходного вала и коэффициент эксплуатации (сервис-фактор).

При заказе на «ЗАВОДЕ БАЗАЛЬТ» вы получаете:

1. Инженерную консультацию по подбору (расчет нагрузки под конкретную задачу).
2. Выбор типа выходного вала: цилиндрический, конический или полый (для прямого монтажа на вал оборудования).
3. Возможность комплектации электродвигателем любого класса защиты (включая взрывозащищенные серии).

На каждый мотор-редуктор 3мпм 63 предоставляется официальный паспорт изделия и длительная гарантия. Мы обеспечиваем прямые поставки без посредников, что гарантирует лучшую цену на рынке промышленного оборудования премиального сегмента. Обращайтесь в наш отдел продаж для получения спецификаций и коммерческого предложения.

Доверьте надежность ваших приводов профессиональным инженерным решениям ЗАВОДА БАЗАЛЬТ.
