Планетарный мотор-редуктор типа 3МПМ-100 предназначен для передачи крутящего момента от двигателя к приводу машин, механизмов и оборудования.
Гарантия на планетарный мотор-редуктор составляет 24 месяца.
Предоставляем гарантийное и послегарантийное обслуживание редукторов.
На складе постоянное наличие запасных частей, что позволяет в сжатые сроки отремонтировать редуктор.

ОБЩИЕ СВЕДЕНИЯ МОТОР-РЕДУКТОРОВ 3МПМ-100 (3МП-100)

Мотор-редукторы типа 3МПМ-100 (3МП-100) иготовляются одно-, двух- та трехступенчатыми.

Возможно изготовление мотор-редукторов з повышенными оборотами на выходе – 335 та 450 об/хв.

В таблице приведены основные технические характеристики для мотор-редуктора типорозмера 3МПМ-100

Кол-во
ступеней		 Номинальная частота вращения выходного вала n2, oб/мин Номинальный крутящий момент на выходном валу М2. Н·м Допустимая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала F2, H Коэффициент полезного действия η,%, не
меньше		 Масса М, кг,
не более		 Электродвигатель
ТУ 16.521.649-85
ТУ 16.525.564-84
Тип Мощность, кВт
три

2,24

 4150 16105 65 380 90LB8 1,1
5550 18625 70 390 100L8 1,5

3,55

 3800 15410 70 390 100L8 1,5
5550 18625 72 415 112MA8 2,2

5,6

 3500 14790 72 390 100L6 2,2
4800 17320 75 415  112MA6  3,0

7,1

 3800 15410 75 415 112MA8 3,0
5000 17670 80 415 112MB8 4,0

9

 4000 15800 80 390 100L4 4,0
5450 18450 80 415 112M4 5,5

12,5

 3950 15700 82 430 112M4 5,5
5350 18280 82 430 132S4 7,5

16

 3000 13690 85 415 112M4 5,5
4200 16200 85 430 132S4 7,5
две

18

 3780 15370 85 420 160S8 7,5
5500 18625 85 420 160М8 11,0

22,4

 4450 16670 85 420 160М8 11,0
5550 18625 85 480 180М8 15,0

28

 4850 17410 85 420 160M6 15,0
5550 18625 85 480 180М6 18,5

35,5

 3800 15410 86 420 160M6 15,0
4700 17135 86 480 180М6 18,5

45

 3700 15200 86 480 180М6 18,5
4400 16580 86 550 200М6 22,0

56

 3500 14790 88 480 180S4 22,0
4850 17410 88 480 180M4 30,0

71

 3800 15410 88 480 180M4 30,0
4700 17135 88 550 200М4 37,0

90

 3700 15200 88 550 200М4 37,0
4500 16770 88 600 200L4 45,0
одна

112

 3680 7580 88 760 250M8 45,0
4500 8385 88 760 250S8 55,0

140

 3600 7500 88 800 280S8 55,0
4900 8750 88 800 280M8 75,0

180

 3800 7705 88 800 280M8 75,0
4580 8455 88 850 315S8 90,0

224

 3680 7580 88 760 250M4 90,0
4500 8385 88 800 280S4 110,0

280

 3600 7500 90 800  280S8 110,0
4320 8215 90 800 280M4 132,0

Данные характеристики расчитаны для следующих условий эксплуатации:

  • работа 8 часов в сутки;
  • нагрузка постоянная по значению одного направления;
  • характер нагрузки - плавная, без толчков и заедания;
  • температура окружающей среды ±20°С;
  • применение синтетического масла Трансол-200 для смазки мотор-редуктора.

При использовании мотор-редуктора в других условиях и режимах эксплуатации советуем обратиться к нашим специалистам для правильного подбора мотор-редуктора 3МПМ-100 (3МП-100)

Габаритные и присоединительные размеры мотор-редуктора 3МПМ-100 (3МП-100)

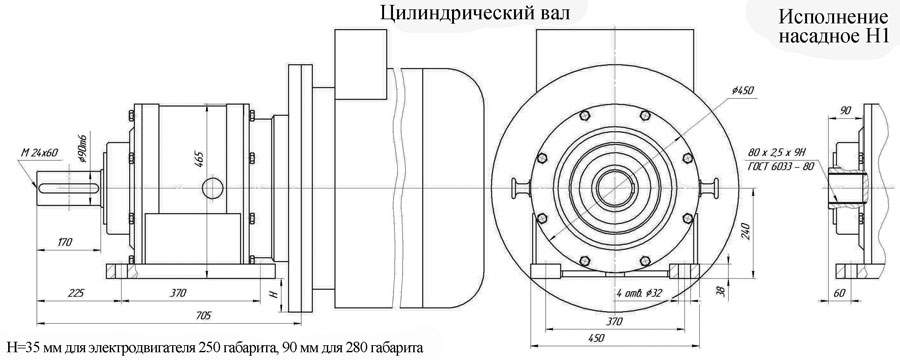

Исполнение на лапах

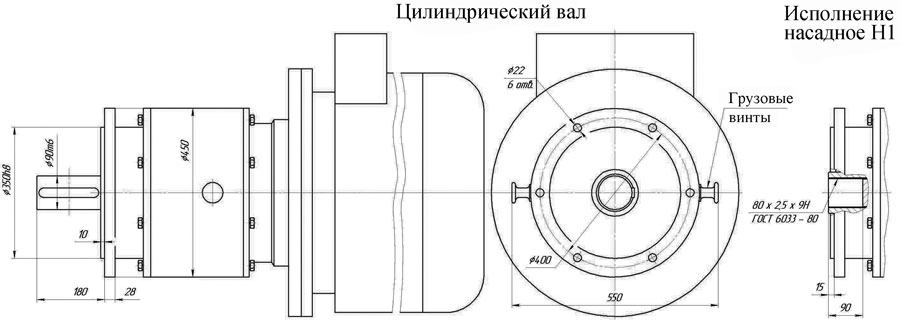

Исполнение на фланце

На планетарные мотор-редукторы типа 3МПМ (3МП) устанавливаем двигатели частотой 50 Гц и напряжением 220В или 380В.

По Вашему желанию имеем возможность устанавливать двигатель специального назначения (взрывозащищенные или со встроенным тормозом).

Конструктивное исполнение мотор-редуктора 3МПМ-100 (3МП-100)  по способу монтажа

Варианты монтажа мотор-редуктора 3МПМ-100 на лапах
Варианты монтажа мотор-редуктора 3МПМ-100 на фланце
Номинальная частота вращения выходного вала
n2 2,24-280 об/мин
Номинальный крутящий момент на выходном валу
М2 3500-5550 Нм
Рекомендованные электродвигатели
90LB8 Мощность 1,1 кВт
100L8 Мощность 1,5 кВт
100L6 Мощность 2,2 кВт
112МА8 Мощность 2,2 кВт
112МА6 Мощность 3,0 кВт
112МВ8 Мощность3,0 кВт
100L4 Мощность 4,0 кВт
112М4 Мощность 5,5 кВт
132S4 Мощность 7,5 кВт
160S8 Мощность 7,5 кВт
160М8 Мощность 11,0 кВт
160М6 Мощность 15,0 кВт
180М8 Мощность 15,0 кВт
180М6 Мощность 18,5 кВт
180S4 Мощность 22,0 кВт
200M6 Мощность 22,0 кВт
180М4 Мощность 30,0 кВт
200M4 Мощность 37,0 кВт
250S8 Мощность 55,0 кВт
200L4 Мощность 45,0 кВт
250M8 Мощность 45,0 кВт
280S8 Мощность 55,0 кВт
250S4 Мощность 75,0 кВт
250M4 Мощность 90,0 кВт
315S8 Мощность 90,0 кВт
280S4 Мощность 110,0 кВт
280M4 Мощность 132,0 кВт
Масса
М 380-850 кг
Габариты
L*B*H (max) 1009-1590*450-660*465-690
