Редуктор 1Ц2У-160 (1Ц2У-160М) - это цилиндрический двухступенчатый горизонтальный редуктор узкого типа. У этого редуктора был оптимизирован модуль зубчатого колеса по сравнению с его предшественником Ц2У-160, что обеспечивает более высокий крутящий момент.
Модернизированный редуктор 1Ц2У-160М по сравнению с типичным позволит Вам
- повысить его долговечность в 1,6...3 раза (при постоянных нагрузках);
- повысить нагрузку, передаваемую в 1,2...1,4 раза (при неизменной долговечности).
Цилиндрический редуктор 1Ц2У-160 применяется для изменения крутящего момента и частоты вращения в промышленных приводах (кране, лебедке, конвейере). Редуктор рассчитан на работу в непрерывном или повторно кратковременном режиме с постоянной или переменной нагрузкой. Допустим реверсивный режим работы редуктора 1Ц2У-160 (1Ц2У-160М), то есть вращение валов в разные стороны.
Технические характеристики редуктора 1Ц2У-160 при частоте вращения входного вала 1500 об/х приведены в таблице
| Номинальное передаточное число i | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м | беспрерывный (Н) ПВ = 100% | 1250 | |
| Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м | тяжелый (Т) ПВ = 40% | 1600 | |
| средний (С) ПВ = 25% | 2000 | ||
| легкий (Л) ПВ = 15% | 2500 | ||
| Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части, Н*м | входного вала | беспрерывный (Н) ПВ = 100% | 1000 |
| тяжелый (Т) ПВ = 40% | 1150 | ||
| средний (С) ПВ = 25% | 1280 | ||
| легкий (Л) ПВ = 15% | 1450 | ||
| выходного вала | беспрерывный (Н) ПВ = 100% | 9000 | |
| тяжелый (Т) ПВ = 40% | 10000 | ||
| средний (С) ПВ = 25% | 11200 | ||
| легкий (Л) ПВ = 15% | 12500 | ||
| Коэффициент полезного действия, не менее, % | 97 | ||
| Масса, не более, кг | в чугунном корпусе | 95 | |
| в алюминиевом корпусе | 57 | ||
| Объем масла, л | 3 - 4,5 | ||
Габаритные размеры редуктора 1Ц2У-160

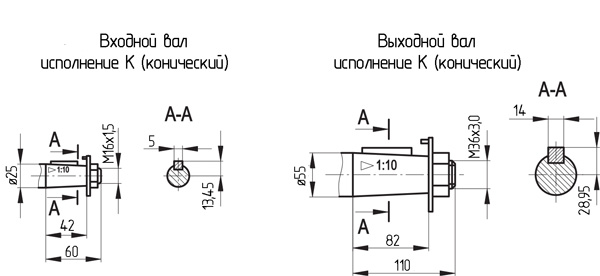

Размеры концов валов
По согласованию с заказчиком выходные валы редуктора могут быть выполнены в исполнении: Ц (цилиндрический), П (полый вал) или М (в виде части зубчатой муфты)
Варианты сборки редукторов 1Ц2У-160
| Номинальное передаточное число | |
| і | 8; 10; 12,5; 16; 20; 25; 31,5; 40 |
| Номинальная частота вращения входного вала | |
| n1 | не более 1500 об/мин |
| Номинальный крутящий момент на выходном валу | |
| М2 | 1250 - 2500 Нм |
| Масса | |
| М | 57 - 95 кг |
| Габариты | |
| L*B*H (max) | 557х394х345 мм |
Цилиндрический горизонтальный двухступенчатый редуктор 1Ц2У-160
- Производители ТОВ "Завод Базальт"
- Код Товара: 1Ц2У-160
- Наличие: Предзаказ
-
От 1.00грн.
Теги: Цилиндрический двухступенчатый редуктор, цилиндрический редуктор
