Редуктор 1Ц2У-125 (1Ц2У-125М) - это цилиндрический двухступенчатый горизонтальный редуктор узкого типа. У этого редуктора был оптимизирован модуль зубчатого колеса по сравнению с его предшественником Ц2У-125, что обеспечивает более высокий крутящий момент.

Модернизированный редуктор 1Ц2У-125М по сравнению с типичным позволит Вам

  • повысить его долговечность в 1,6...3 раза (при постоянных нагрузках);
  • повысить нагрузку, передаваемую в 1,2...1,4 раза (при неизменной долговечности).

Цилиндрический редуктор 1Ц2У-125 применяется для изменения крутящего момента и частоты вращения в промышленных приводах (кране, лебедке, конвейере). Редуктор рассчитан на работу в непрерывном или повторно кратковременном режиме с постоянной или переменной нагрузкой. Допустим реверсивный режим работы редуктора 1Ц2У-125 (1Ц2У-125М), то есть вращение валов в разные стороны.

Технические характеристики редуктора 1Ц2У-125 при частоте вращения входного вала 1500 об/х приведены в таблице

Номинальное передаточное число i 8; 10; 12,5; 16; 20; 25; 31,5; 40
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м беспрерывный (Н) ПВ = 100% 630
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м тяжелый (Т) ПВ = 40% 630
средний (С) ПВ = 25%
легкий (Л) ПВ = 15%
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части, Н*м входного вала беспрерывный (Н) ПВ = 100% 750
тяжелый (Т) ПВ = 40%
средний (С) ПВ = 25%
легкий (Л) ПВ = 15%
выходного вала беспрерывный (Н) ПВ = 100% 6300
тяжелый (Т) ПВ = 40%
средний (С) ПВ = 25%
легкий (Л) ПВ = 15%
Коэффициент полезного действия, не менее, % 97
Масса, не более, кг в чугунном корпусе 40
в алюминиевом корпусе 32
Объем масла, л 1,45



Габаритные размеры редуктора 1Ц2У-125

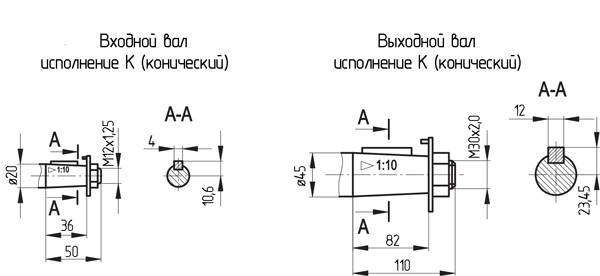

Размеры концов валов

По согласованию с заказчиком выходные валы редуктора могут быть выполнены в исполнении: Ц (цилиндрический), П (полый вал) или М (в виде части зубчатой ​​муфты)

Варианты сборки редукторов 1Ц2У-125




Номинальное передаточное число
і 8; 10; 12,5; 16; 20; 25; 31,5; 40
Номинальная частота вращения входного вала
n1 не более 1500 об/мин
Номинальный крутящий момент на выходном валу
М2 630 Нм
Масса
М 32 кг
Габариты
L*B*H (max) 446х351х272 мм
