Мотор-редуктор типа NMRV-075 является одним из самых популярных одноступенчатых червячных редукторов, широко используемых в промышленности.
Его компактность, высокая производительность и низкий уровень шума делают его идеальным выбором для различных применений. Благодаря своим техническим характеристикам мотор-редуктор NMRV-075 может использоваться в условиях, где требуется надежная и долговечная работа с возможностью точной передачи крутящего момента.
Корпус редуктора производится из алюминиевого сплава, что обеспечивает высокую коррозионную стойкость и малый вес, что в свою очередь уменьшает нагрузку на конструкции. Благодаря компактному дизайну и малым габаритам, редуктор легко интегрируется в различные механические системы, что позволяет использовать мотор-редуктор в различных положениях (горизонтально, вертикально).
Червячный редуктор NMRV 075 обладает свойством самоторможения, что означает, что при отсутствии вращения входного вала выходной вал не будет вращаться под действием нагрузки. Это делает редуктор NMRV-75 идеальным для применения, где необходимо удерживать нагрузку без дополнительных тормозных механизмов.


Технические характеристики мотор-редуктора NMRV-75 приведены в таблице

Мощность на входном валу Р1, кВТ Число оборотов выходного вала n2, об/хв  Крутящий момент на выходному валу  M2, Нм Передаточное отношение, i Допустимая радиальная нагрузка на выходному валу Fr2, Н Сервисный коэффициент, fb Рекомендованый двигатель Тип мотор-редуктора
0,25 17,5 80 80 6130 2,4 71А4 NMRV 75
71В5
14 94 100 6603 1,9
11,3 117 80 7103 1,7 71В6
9 133 100 7180 1,4
0,37 23,3 97 60 5569 2,1 71В4 NMRV 75
71В5
17,5 119 80 6130 1,6
14 139 100 6603 1,3
18 124 50 6073 1,8 80А6 NMRV 75
80В5/В14
15 141 60 6453 1,5
11,3 173 80 7103 1,2
9 196 100 7380 1,0
0,55 35 108 40 4865 2,0 80А4 NMRV 75
80В5/В14
28 128 50 5241 1,6
23,3 144 60 5569 1,4
17,5 177 80 6130 1,1
14 206 100 6603 0,9
30 124 30 5122 2,1 80В6
22,5 156 40 5637 1,5
18 184 50 6073 1,2
15 210 60 6453 1,0
0,75 56 101 25 4160 2,0 80В4 NMRV 75
80В5/В14
46,7 117 30 4421 2,0
35 147 40 4865 1,5
28 174 50 5241 1,2
23,3 196 60 5569 1,0
60 97 15 4065 2,4 90S6 NMRV 75
90В5/В14
45 124 20 4474 1,9
36 149 25 4820 1,4
30 170 30 5122 1,5
22,5 213 40 5637 1,1
1,1 90 98 10 3551 2,3 90L6 NMRV 75
90В5/В14
60 142 15 4065 1,7
45 182 20 4474 1,3
36 219 25 4820 1,0
30 249 30 5122 1,0
93,3 95 15 3509 2,1 90S4
70 122 20 3862 1,7
56 148 25 4160 1,3
46,7 171 30 4421 1,3
35 216 40 4865 1,0
1,5 120 103 7,5 3227 2,1 100L6 NMRV 75
100В5/В14
90 134 10 35,51 1,7
60 193 15 4065 1,2
140 89 10 3065 2,2 90L4 NMRV 75
90В5/В14
93,3 129 15 3509 1,6
70 166 20 3862 1,3
56 202 25 4160 1,0
46,7 233 30 4421 1,0
2,2 186,7 99 7,5 2785 1,9 100LA4 NMRV 75
100В5/В14
140 131 10 3065 1,5
93,3 189 15 3509 1,1
3,0 186,7 135 7.5 2785 1,4 100LB4 NMRV 75
100В5/В14
140 178 10 3065 1,1
93,3 258 15 3509 0,8
4,0 186,7 180 7,5 2785 1,0 112М4 NMRV 75
112В5/В14
140 237 10 3065 0,8
  • в таблице технические характеристики редуктора NMRV075 взяты из паспорта производителя.
  • подбирайте модель редуктора NMRV 075 по передаточному числу и номинальному крутящему моменту.
  • температура окружающей среды >-10°С ~ <+40°С
  • для смазки редуктора применяется синтетическая смазка ISO VG320. Заправляемый объем – 0,550 л

При эксплуатации редуктора в других условиях и режимах эксплуатации рекомендуем обратиться к нашим специалистам для правильного подбора червячного редуктора NMRV-75

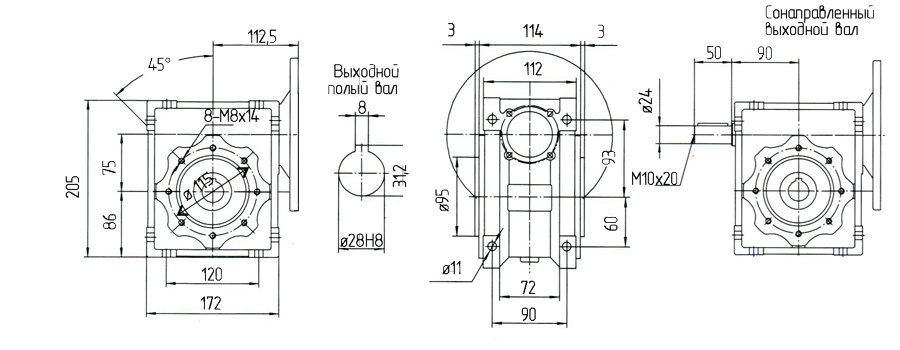

Габаритные и присоединительные размеры редуктора NMRV-75

Размеры входного фланца в зависимости от двигателя



Типоразмер входного фланца D D1 D2 d b d3   b3 t3
7,5 10 15 20 25 30 40 50 60 80 100
100/112В5 250 215 180 15 6 28 28 28 - - - - - - - - 8 31,3
100/112В14 160 130 110 9 4,5
90B5 200 165 130 12 6 24 24 24 24 24 24 24 - - - - 8 27,3
90B14 140 115 95 9
80В5 200 165 130 12 - - - 19 19 19 19 19 19 19 19 6 21,8
80В14 120 100 80 7
71В5 160 130 110 9 4,5 - - - - - - - 14 14 14 14 5 16,3



Варианты сборки мотор-редукторов NMRV75

Червячный мотор-редуктор NMRV-75 может монтироваться на опорных лапах или на опорном фланце (навесное и насадное исполнение). Каждый вариант может иметь разное пространственное расположение червячных паров и валов.

Варианты сборки мотор-редукторов NMRV-75
Варианты монтажа мотор-редукторов NMRV-75







Номинальное передаточное число
і 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100
Номинальная частота вращения входного вала
n1 750 об/мин; 1000 об/мин; 1500 об/мин
Номинальный крутящий момент на выходном валу
М2 80 — 258 Нм
Масса
М 9 кг (без двигателя)
Габариты
L*B*H (max) 252,5х250х286 мм (без двигателя)
