Мотор-редуктор типа NMRV-050 является одним из самых популярных одноступенчатых червячных редукторов, широко используемых в промышленности.
Его компактность, высокая производительность и низкий уровень шума делают его идеальным выбором для различных применений. Благодаря своим техническим характеристикам мотор-редуктор NMRV-050 может использоваться в условиях, где требуется надежная и долговечная работа с возможностью точной передачи крутящего момента.
Корпус редуктора производится из алюминиевого сплава, что обеспечивает высокую коррозионную стойкость и малый вес, что в свою очередь уменьшает нагрузку на конструкции. Благодаря компактному дизайну и малым габаритам, редуктор легко интегрируется в различные механические системы, что позволяет использовать мотор-редуктор в различных положениях (горизонтально, вертикально).
Червячный редуктор NMRV 050 обладает свойством самоторможения, что означает, что при отсутствии вращения входного вала выходной вал не будет вращаться под действием нагрузки. Это делает редуктор NMRV-50 идеальным для применения, где необходимо удерживать нагрузку без дополнительных тормозных механизмов.

Технические характеристики мотор-редуктора NMRV-50 приведены в таблице

• в таблице технические характеристики редуктора NMRV050 взяты из паспорта производителя.
• подбирайте модель редуктора NMRV 050 по передаточному числу и номинальному крутящему моменту.
• температура окружающей среды >-10°С ~ <+40°С
• для смазки редуктора применяется синтетическая смазка ISO VG320. Заправляемый объем – 0,150 л

При эксплуатации редуктора в других условиях и режимах эксплуатации рекомендуем обратиться к нашим специалистам для правильного подбора червячного редуктора NMRV-50

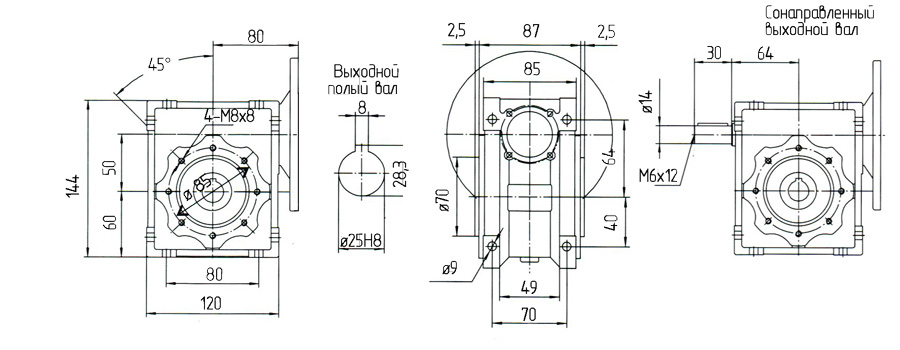

Габаритные и присоединительные размеры редуктора NMRV-50

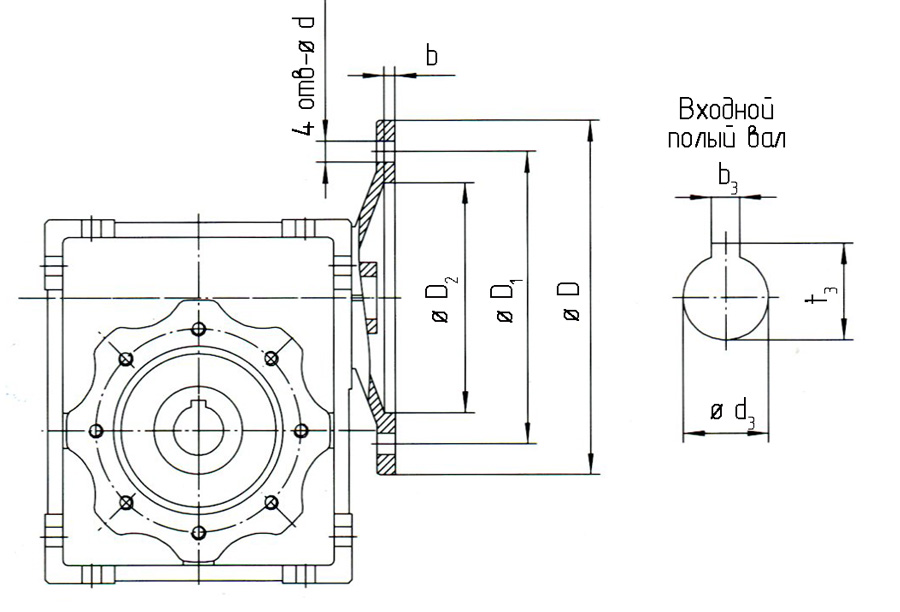

Размеры входного фланца в зависимости от двигателя

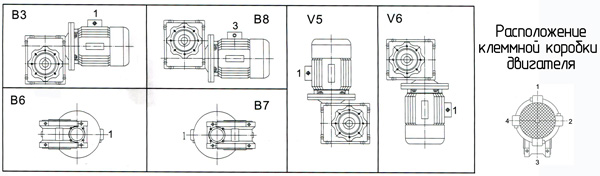

Варианты сборки мотор-редукторов NMRV050

Червячный мотор-редуктор NMRV-50 может монтироваться на опорных лапах или на опорном фланце (навесное и насадное исполнение). Каждый вариант может иметь разное пространственное расположение червячных паров и валов.

Расшифровка обозначения

Перед тем как заказать промышленный привод, необходимо точно разобрать маркировку конкретной модели, которая определяет ее технические свойства. Стандартный импортный червячный мотор редуктор nmrv 050 имеет маркировку, состоящую из нескольких буквенно-цифровых блоков (например, NMRV - 050 - 20 - 70 - 0,55 - B3):

1. NMRV - серия модернизированного червячного редуктора в универсальном кубическом корпусе.
2. 050 - межосевое расстояние (габарит) приводного механизма в миллиметрах. В каталогах агрегат часто обозначается как редуктор nmrv 050.
3. 20 - передаточное число (i), показывающее соотношение оборотов входящего и выходящего валов. Наш ассортимент включает передаточные числа от 7,5 до 100.
4. 70 - номинальная скорость вращения выходного вала (об/мин).
5. 0,55 - мощность устанавливаемого асинхронного электродвигателя в киловаттах (кВт).
6. B3 - монтажное положение устройства в пространстве (червяк сверху).

Правильное прочтение данного кода позволяет гарантировать абсолютную совместимость оборудования с уже имеющимися на производстве узлами.

Комплектация редуктора NMRV 50

Базовая комплектация узла включает в себя литой корпус из легкого и прочного алюминиевого сплава, червячную пару (вал из закаленной стали и колесо из бронзового сплава), а также комплект надежных сальников и подшипников.

Поскольку данный габарит отличается высокой конструктивной гибкостью, при необходимости базовая комплектация механизма может быть дополнена следующими элементами:

• Выходной приводной вал - может быть односторонним (SS) или двухсторонним (DS). Он преобразует крутящий момент для передачи на исполнительный орган.
• Реактивная штанга  - используется для компенсации радиальных нагрузок и жесткой фиксации корпуса на станине.
• Боковой выходной фланец (FA, FB, FC, FD) - применяется для непосредственного фланцевого монтажа к сопрягаемому оборудованию.

Комплектация мотор-редукторов NMRV050

Для удобства монтажа и экономии рабочего пространства оптимальным решением является моноблочная сборка. Готовый к работе мотор-редуктор nmrv 50 комплектуется трехфазным (380В) или однофазным (220В) асинхронным электродвигателем.

Стыковка редукторной части и электродвигателя происходит за счет входного фланца типа PAM (стандарт IEC). В зависимости от проектных задач подбирается фланец нужного типоразмера (например, 71B5, 80B14 и др.) и соответствующий диаметр входного отверстия под вал двигателя. По желанию заказчика возможна комплектация электродвигателями со встроенным электромагнитным тормозом или взрывозащищенным исполнением.

Условия покупки

Если вам необходимо выгодно купить редуктор nmrv 050, ТОВ «Завод Базальт» рада предложить проверенное временем приводное оборудование напрямую со склада. Мы строго следим за качеством сборки, тестируем продукцию перед отправкой и предоставляем официальную гарантию.

Наши специалисты оперативно проконсультируют вас по всем техническим характеристикам, помогут правильно подобрать передаточное число и габаритные размеры фланцев под ваш двигатель. Чтобы оформить заказ свяжитесь с отделом продаж по телефону или отправьте запрос на электронную почту. Мы осуществляем оперативную комплектацию заказов и доставку транспортными компаниями по всей территории Украины.
