Червяный одноступенчатый редуктор 2Ч-40 с опорными лапами – один из самых распространенных универсальных приводов, применяемых с двигателями рабочих машин в промышленности, производстве, сельском хозяйстве. Это одно из самых простых устройств и доступное по стоимости.

Гарантия на одноступенчатый червячный редуктор составляет 12 месяцев.
Предоставляем гарантийное и послегарантийное обслуживание редукторов.
Применение редуктора 2Ч-40 возможно:

самостоятельно при подключении к машинам разных типов;
в сборке мотор-редуктора серии 2МЧ (одноступенчатого) или МЧ2 (двухступенчатого);
в роли i-той степени в системе 2-ступенчатых механизмов линии Ч2.

Технические характеристики редуктора 2Ч-40 приведены в таблице

Номинальное передаточное число i	Частота вращения выходного вала, допустимые значения крутящих моментов на выходном валу, мощности на входном валу и к.п.д. при частоте вращения входного вала n₁, об/мин.												Допускаемая консольная нагрузка на выходном валу, Н
	750				1000				1500
	n₂, об/мин	_M2, Н·м	P₁, кВт	η	n₂, об/мин	_M2, Н·м	P₁, кВт	η	n₂, об/мин	_M2, Н·м	P₁, кВт	η
8	93,75	31	0,4	0,85	125	30	0,5	0,86	187,5	28	0,6	0,87	1500
10	75	31	0,3	0,83	100	30	0,4	0,83	150	28	0,5	0,85
12,5	60	28	0,2	0,81	80	27	0,3	0,82	120	26	0,4	0,83
16	46,88	31	0,2	0,77	62,5	31	0,3	0,79	93,75	30	0,4	0,81
20	37,5	31	0,2	0,72	50	31	0,2	0,74	75	30	0,3	0,76
25	30	29	0,1	0,7	40	29	0,2	0,71	60	28	0,2	0,73
31,5	23,8	37	0,1	0,65	31,7	37	0,2	0,67	47,8	36	0,3	0,7
40	18,75	34	0,1	0,58	25	34	0,1	0,6	37,5	33	0,2	0,63
50	15	32	0,1	0,54	20	32	0,1	0,57	30	31	0,2	0,6
63	11,9	28	0,1	0,52	15,87	28	0,1	0,54	23,8	26	0,1	0,58

Данные характеристики рассчитаны при следующих условиях эксплуатации:

работа 8 часов в сутки;
нагрузка постоянная по значению одного направления;
характер нагрузки – плавная, без толчков и заедания;
температура окружающей среды ±20°С;
применение синтетического масла Трансол-100 для смазки редуктора.

При эксплуатации редуктора в других условиях и режимах эксплуатации рекомендуем обратиться к нашим специалистам для правильного подбора червячного редуктора 2Ч-40

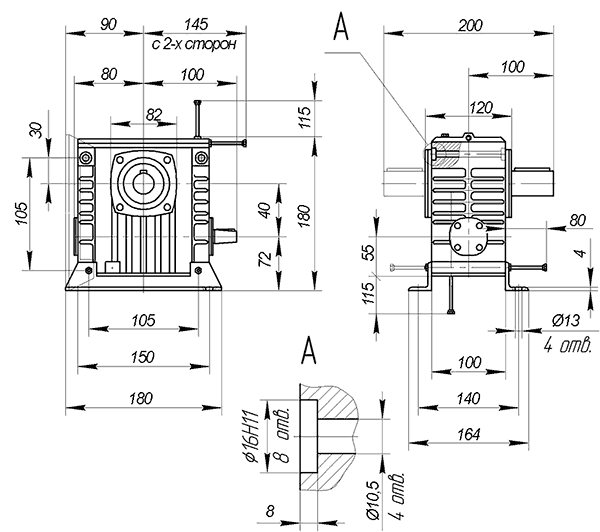

Габаритные и присоединительные размеры редуктора 2Ч-40

Варианты сборки редукторов 2Ч-40

Червячный редуктор 2Ч-40 может монтироваться на опорных лапах и опорном фланце (навесное и насадное исполнение). Каждый вариант может иметь разное пространственное расположение червячной пары и валов.

	Варианты сборки редукторов

Масса редуктора, кг	6,3	6,5	6
Масса лап с креплением, кг	0,9
	Варианты расположения червячной пары

Назначение редукторов 2Ч-40

Одноступенчатый редуктор червячный 2ч 40 является универсальным промышленным механизмом, главная задача которого - изменение крутящего момента и уменьшение частоты вращения в приводах различного оборудования. Благодаря своему главному свойству - компактности в сочетании с высокой надежностью - данный узел нашел широкое применение во многих сферах:

Малая механизация и сельское хозяйство: комплектация бетономешалок, небольших кормосмесителей, систем автоматического полива, а также приводных механизмов ворот и элеваторов.
Пищевая и химическая промышленность: дозаторы, тестомесы, мешалки для жидкостей и конвейерные ленты легкой серии.
Подъемно-транспортное оборудование: лебедки, тали и подъемники с небольшим тяговым усилием.

Оптимальные габариты позволяют без труда устанавливать червячный редуктор 2ч 40 в условиях ограниченного пространства, где использование крупногабаритных цилиндрических аналогов невозможно.

Паспортные характеристики

Перед тем как купить редуктор 2ч 40, необходимо сверить технические параметры агрегата с требованиями вашей приводной системы. Завод Базальт выпускает данную серию со строгим соблюдением стандартов качества.

Основные паспортные характеристики включают:

Межосевое расстояние: 40 мм (базовый габарит устройства).
Номинальное передаточное отношение: варьируется в стандартном диапазоне от 8 до 80 (в зависимости от исполнения червячной пары).
Крутящий момент на выходном валу: номинальный показатель составляет от 14 до 25 Н·м (точные данные зависят от передаточного числа и режима работы).
Допускаемая радиальная нагрузка: на тихоходном валу - до 1100 Н, на быстроходном валу - до 250 Н.
Масса изделия: базовый вес без учета смазки составляет всего 4,5–5 кг, что упрощает монтаж на облегченные металлоконструкции.

Обслуживание подшипников

Стабильная работа и долговечность, которыми отличается редуктор 2ч-40, напрямую зависят от правильного ухода за его внутренними узлами. Подшипники опорных валов принимают на себя как радиальные, так и осевые нагрузки, возникающие при зацеплении червячной пары. Регламент их обслуживания включает:

Контроль осевого люфта. Со временем из-за естественного износа может увеличиться зазор в подшипниках. Его регулировку производят с помощью специальных металлических прокладок под крышками подшипников.
Проверка температурного режима. Нормальная рабочая температура корпуса в зоне подшипников не должна превышать +60…+70 °C. Резкий перегрев сигнализирует о дефиците смазки или чрезмерной затяжке узла.
Своевременная замена смазочных материалов. При замене масла в редукторе (первая замена через 100 часов работы, последующие - каждые 500–1000 часов) обязательно промывайте подшипниковые узлы от мелкодисперсной металлической пыли.

Как купить изделия ЗАВОДА БАЗАЛЬТ

Если вам необходимо качественное промышленное оборудование с гарантией, лучшим решением будет обратиться напрямую к производителю. На редуктор 2ч 40 цена на нашем сайте формируется без посреднических наценок, что позволяет вам существенно сэкономить бюджет.

Чтобы оформить заказ, вы можете воспользоваться любым удобным способом:

Свяжитесь с отделом продаж Завода Базальт по телефонам для индивидуальной консультации.
Направьте технические требования и реквизиты вашей компании на нашу электронную почту для оперативного выставления счета.

Мы гарантируем строгое соответствие оборудования паспортным параметрам, быструю отгрузку со склада и надежную доставку по всей территории Украины.

Номинальное передаточное число
і	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63
Номинальная частота вращения входного вала
n1	750 об/мин; 1000 об/мин; 1500 об/мин
Номинальный крутящий момент на выходном валу
М2	26—37 Нм
Масса
М	6 — 7,4 кг
Габариты
LBH (max)	180х200х180 мм
