Промислові редуктори: види, розрахунок передаточного числа та правила вибору

У сучасній промисловості неможливо уявити роботу важкого обладнання, конвеєрних ліній, підіймальних механізмів і верстатів без спеціальних приводів. Основними елементами таких систем є промислові редуктори. Це механізми, призначені для зміни кутової швидкості та крутного моменту, що передаються від електродвигуна або іншого джерела енергії до робочого органу машини.

Будь-який промисловий редуктор виконує дві ключові функції: знижує частоту обертання вала, виконуючи роль сповільнювача, і пропорційно збільшує крутний момент. Завдяки цьому обладнання отримує необхідне зусилля для переміщення важких вантажів, перемішування густих мас, дроблення порід або обертання масивних деталей. Без цього вузла більшість двигунів просто не змогли б ефективно виконувати поставлені завдання через надто високу швидкість обертання та недостатнє зусилля на виході.

Якщо ваше підприємство потребує модернізації обладнання або заміни вузлів, що відпрацювали свій ресурс, рішення купити промисловий редуктор стане важливим кроком на шляху до стабільної та надійної роботи всіх технологічних процесів.

Які види промислових редукторів бувають

Залежно від особливостей конструкції, типу використовуваних передач і просторового розташування валів виділяють кілька основних груп промислового редукторного обладнання:

1. Циліндричні редуктори. Найпоширеніший і найнадійніший клас пристроїв. Вони характеризуються високим коефіцієнтом корисної дії, який може досягати 98% для одного ступеня, мінімальним нагріванням і тривалим терміном служби за високих навантажень. Зубчасті колеса можуть мати прямі, косі або шевронні зубці. Такі механізми використовуються в агрегатах, де необхідно передавати значну потужність за постійної швидкості.

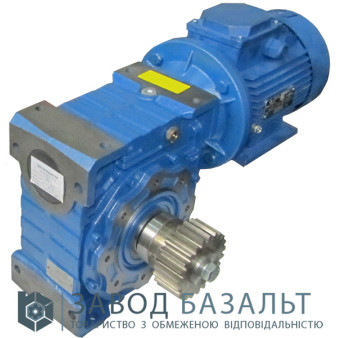

2. Черв'ячні редуктори. Оснащені передачею типу «черв'як — черв'ячне колесо», у якій вали розташовані під кутом 90 градусів. Основні переваги: плавність і безшумність роботи, компактні габарити, а також ефект самогальмування, за якого вихідний вал не може обертатися від веденого механізму. До недоліків належать нижчий ККД і підвищене нагрівання за інтенсивних навантажень.
3. Конічно-циліндричні редуктори. Застосовуються у випадках, коли осі вхідного та вихідного валів перетинаються. Перший ступінь виконується у вигляді конічної пари, а наступні — у вигляді циліндричних передач. Сфери застосування — підіймально-транспортні механізми, приводи транспортерів і живильників.

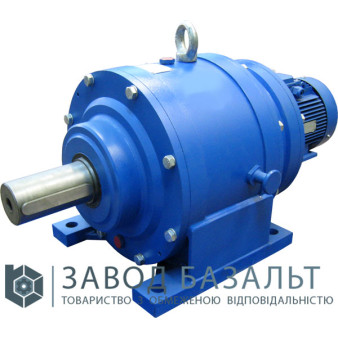

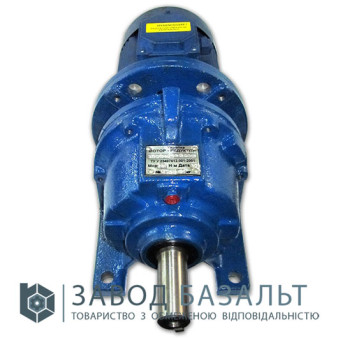

4. Промислові планетарні редуктори. Одне з найсучасніших і технологічних рішень. Усередині корпусу кілька зубчастих коліс, або сателітів, обертаються навколо центральної сонячної шестерні. Така конструкція дає змогу розподілити навантаження між кількома точками контакту. У результаті промисловий планетарний редуктор має високу навантажувальну здатність за компактних розмірів і відносно невеликої ваги.

Як визначити передаточне число редуктора

Передаточне число, яке позначається літерою i, — це одна з найважливіших технічних характеристик будь-якого редуктора. Воно показує, у скільки разів агрегат зменшує частоту обертання вхідного вала порівняно з вихідним і, відповідно, у скільки разів збільшується крутний момент.

Існує кілька основних способів визначення та розрахунку передаточного числа:

1. Розрахунок за частотою обертання валів

Найпростіша формула використовується, якщо відомі характеристики двигуна та вимоги виконавчого механізму:

i = n1 / n2

Де:

• n1 — частота обертання вхідного, або ведучого, вала, тобто кількість обертів електродвигуна за хвилину;
• n2 — необхідна частота обертання вихідного, або веденого, вала редуктора.

Приклад: якщо двигун виконує 1500 об/хв, а для роботи конвеєра необхідно 50 об/хв, передаточне число становитиме: i = 1500 / 50 = 30.

2. Розрахунок за кількістю зубців

Якщо редуктор перебуває на технічному обслуговуванні та його механізм доступний для огляду, передаточне відношення одного ступеня розраховується за формулою:

i = z2 / z1

Де:

• z2 — кількість зубців веденого, більшого зубчастого колеса;
• z1 — кількість зубців ведучої, меншої шестерні.

Для багатоступеневих механізмів загальне передаточне число дорівнює добутку передаточних чисел усіх окремих ступенів:

iзаг = i1 × i2 × i3 …

3. Розрахунок для черв'ячної передачі

У черв'ячних редукторах передаточне число визначається діленням кількості зубців черв'ячного колеса (z) на кількість заходів самого черв'яка (k):

i = z / k

Точний розрахунок цього параметра має велике значення: помилка може призвести до того, що робочий орган машини обертатиметься надто швидко або надто повільно, що порушить увесь технологічний процес.

Як підібрати механічний редуктор

Правильний вибір приводу гарантує тривалий строк експлуатації обладнання без аварійних зупинок. Щоб грамотно підібрати агрегат, інженерам і технічним спеціалістам необхідно врахувати цілий комплекс факторів:

1. Технічні параметри потужності та крутного моменту:
   • Необхідний крутний момент на вихідному валу, Н·м.
   • Потужність електродвигуна, що агрегатується, кВт.
   • Необхідне передаточне число (i).
2. Характер і умови навантаження:
   • Тип навантаження: постійне, змінне, з наявністю пускових або ударних перевантажень.
   • Режим роботи: безперервна експлуатація 24/7 або періодичне ввімкнення.
   • Напрямок обертання: односпрямований або реверсивний.
3. Конструктивні та монтажні особливості:
   • Просторове розташування валів: горизонтальне, вертикальне або під кутом.
   • Спосіб монтажу: на лапах, на фланці, у насадному виконанні з порожнистим валом або наскрізним отвором.
   • Допустимі радіальні та осьові консольні навантаження на кінці валів.
4. Умови навколишнього середовища:
   • Температурний режим у приміщенні або на відкритому повітрі.
   • Рівень запиленості, вологості або наявність агресивних хімічних середовищ.
5. Економічний фактор. Під час вибору завжди враховується ціна промислового редуктора, однак орієнтуватися виключно на вартість не варто. Дешевий привід із неякісних матеріалів може швидко вийти з ладу та спричинити простій цілої виробничої лінії. Раціональніше обирати перевірені заводські рішення з гарантією.

Вибір і придбання промислового приводного обладнання — відповідальне завдання, яке потребує професійного підходу та врахування багатьох нюансів. Від якості корпусу, точності обробки зубчастих коліс і надійності підшипників безпосередньо залежить економічна ефективність вашого виробництва.

На сайті basalt-tov.com представлений широкий вибір високоякісних приводних механізмів. Звернувшись до фахівців Заводу Базальт, ви отримаєте вичерпну технічну консультацію, точний підбір редуктора відповідно до ваших параметрів і офіційну гарантію якості.
